Antes de perforar, cortar o intervenir una estructura de concreto, conocer con precisión qué se encuentra en su interior es fundamental para evitar daños, reducir riesgos y garantizar la seguridad del proyecto. El C-thrue de IDS GeoRadar fue diseñado precisamente con ese objetivo: ofrecer una inspección rápida, precisa y completa de las estructuras de concreto, combinando tecnología de georradar, doble polarización y visualización avanzada en tiempo real.
En proyectos de construcción, rehabilitación y mantenimiento, perforar o cortar una estructura sin conocer su configuración interna puede provocar daños costosos y comprometer la integridad de la obra.

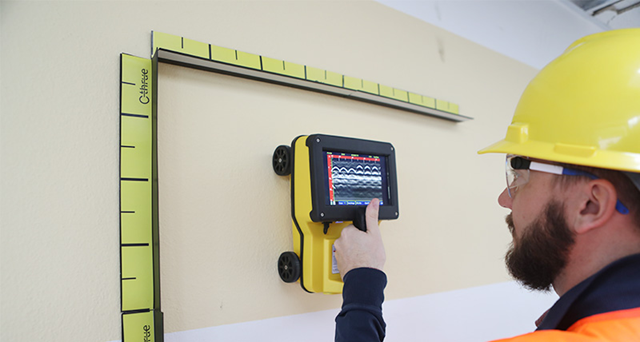

El C-thrue de IDS GeoRadar es un sistema portátil de georradar diseñado para realizar inspecciones completas de estructuras de concreto de forma rápida y sencilla. Gracias a su tecnología de doble polarización, permite detectar objetivos superficiales y profundos en una sola pasada, proporcionando información precisa para una mejor toma de decisiones.
Una de las principales ventajas del C-thrue es su tecnología de polarización dual.
Mientras que otros escáneres requieren realizar dos barridos independientes para obtener una imagen completa de la estructura, el C-thrue adquiere simultáneamente los canales HH y VV, aumentando la confianza en la interpretación y reduciendo considerablemente el tiempo de inspección.
Esta capacidad permite identificar con mayor precisión:
La doble polarización permite que el sistema identifique tanto las primeras capas de armadura como los elementos localizados a mayor profundidad. Esta capacidad resulta especialmente útil en proyectos de rehabilitación, perforación y corte de estructuras, donde una interpretación incorrecta puede generar daños costosos y retrasos en la obra, resultando en una inspección más rápida, una interpretación más confiable y una mayor seguridad antes de realizar cualquier intervención sobre el concreto.

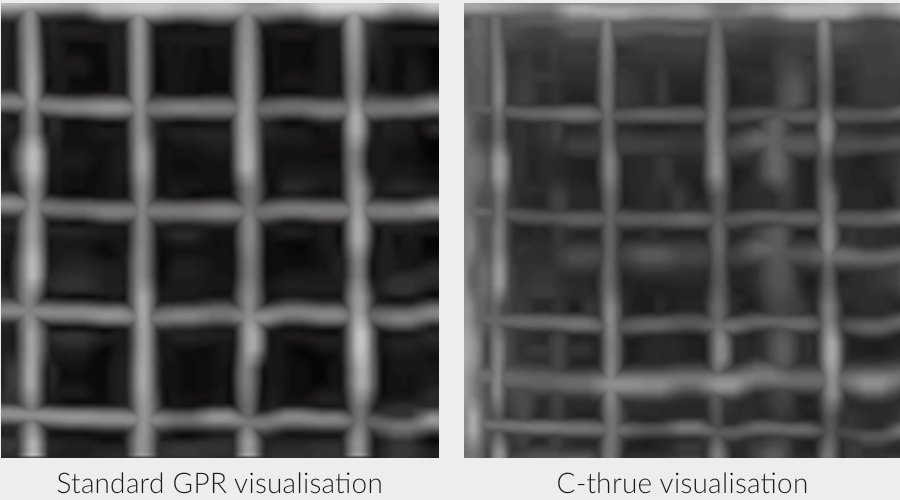

Visualización en tiempo real

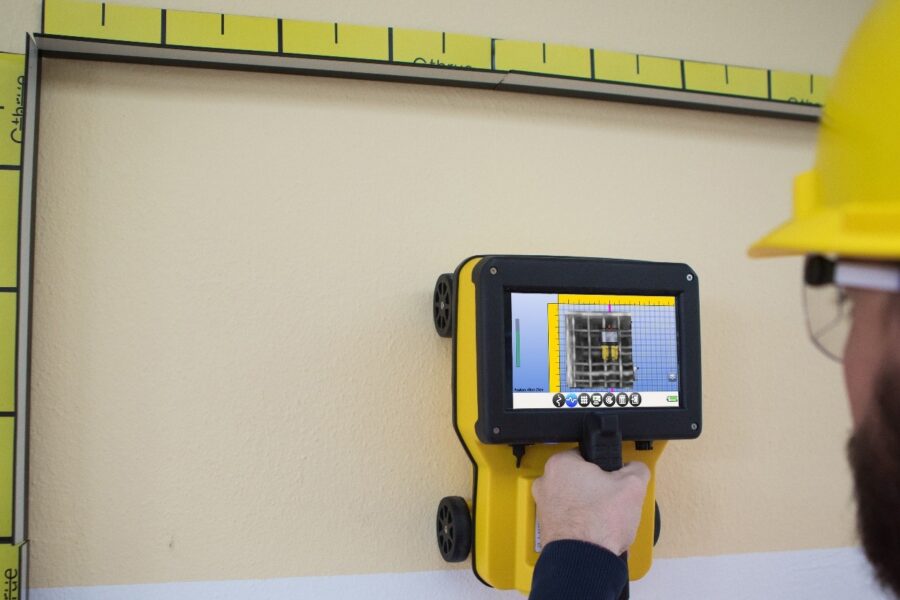

El sistema incorpora una pantalla multitáctil de 7 pulgadas y permite visualizar los resultados directamente durante la adquisición, facilitando la interpretación inmediata de los datos.
El usuario puede trabajar con diferentes modos de visualización:
Tomografía radar para una mejor comprensión de la estructura
El modo C-Scan genera cortes horizontales de la estructura, permitiendo visualizar la distribución espacial de los elementos embebidos y facilitando la localización precisa de zonas de perforación o corte.
Tradicionalmente, las inspecciones de concreto requerían dibujar mallas sobre la superficie para registrar la posición de los escaneos.
El C-thrue incorpora el sistema Virtual Pad, basado en sensores láser, que elimina la necesidad de utilizar cuadrículas manuales y reduce errores durante la adquisición de datos.
Esto permite realizar levantamientos más rápidos y organizados, especialmente en proyectos complejos.
El equipo dispone de un sensor electromagnético integrado capaz de detectar redes eléctricas de 50 y 60 Hz, proporcionando una capa adicional de seguridad antes de realizar perforaciones o cortes.

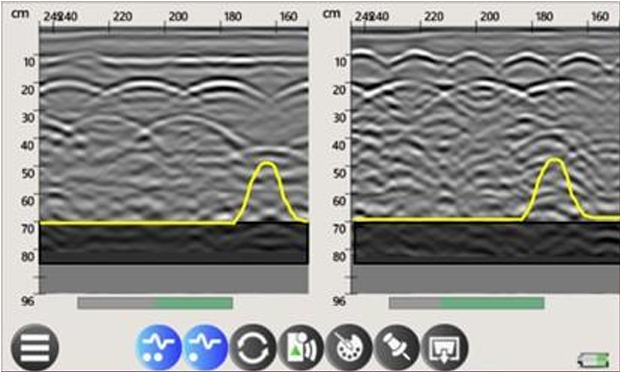

Identificación automática de armaduras y vacíos
El software incorpora funciones de discriminación automática entre barras de refuerzo y vacíos, ayudando al operador a interpretar los resultados con mayor rapidez y confianza.

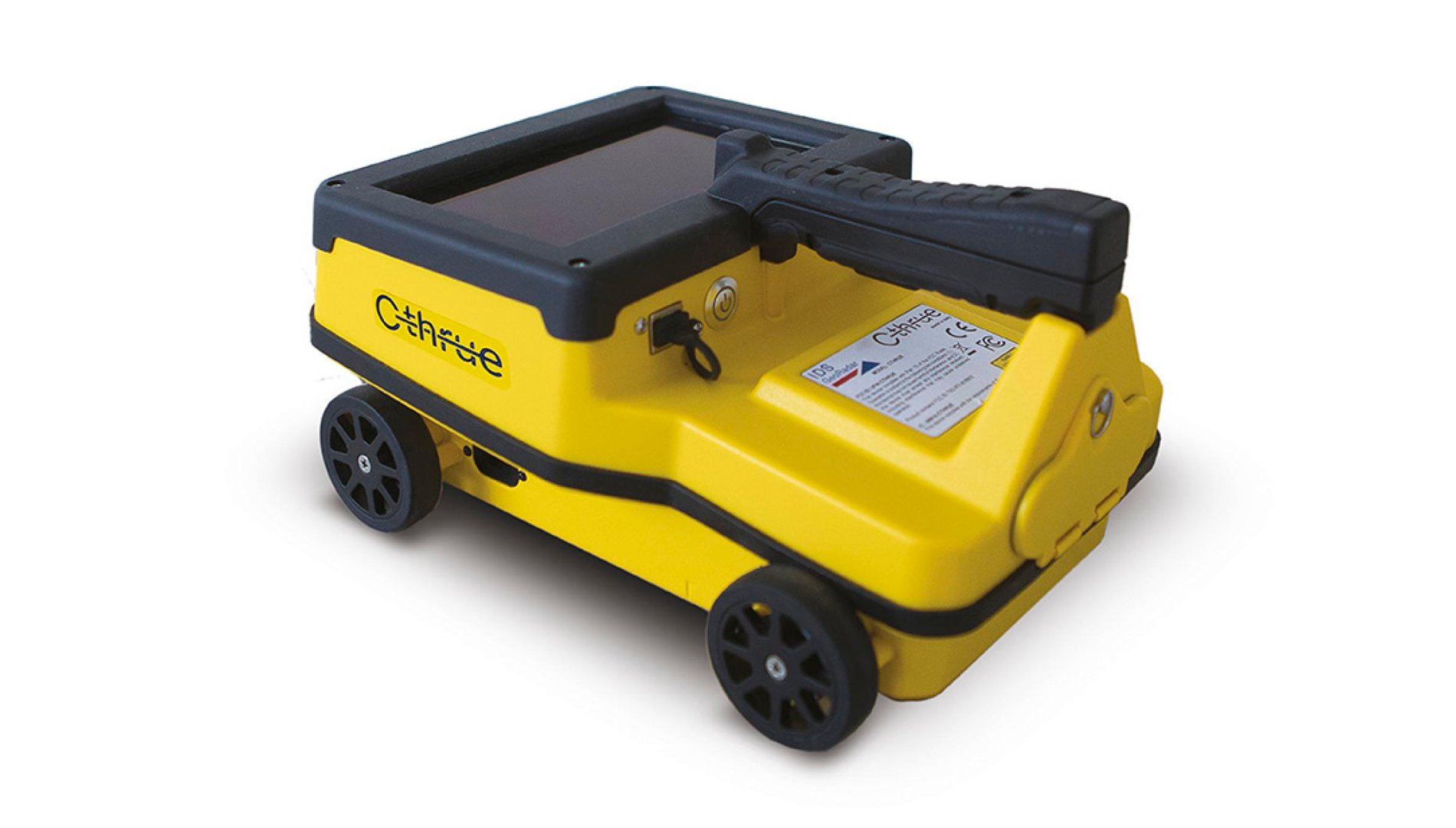

Con un peso de apenas 2,4 kg y dimensiones compactas, el C-thrue ofrece una gran facilidad de transporte y operación. Además, su diseño resistente cumple con los estándares IP65 y MIL-STD-810G, permitiendo trabajar en entornos exigentes.
Su mango telescópico facilita la inspección en diferentes posiciones y escenarios de trabajo.
Inspección de áreas de difícil acceso
El C-thrue puede complementarse con el C-thrue XS, una antena ultracompacta diseñada para inspeccionar esquinas, columnas y zonas con obstrucciones donde otros sistemas no pueden acceder.

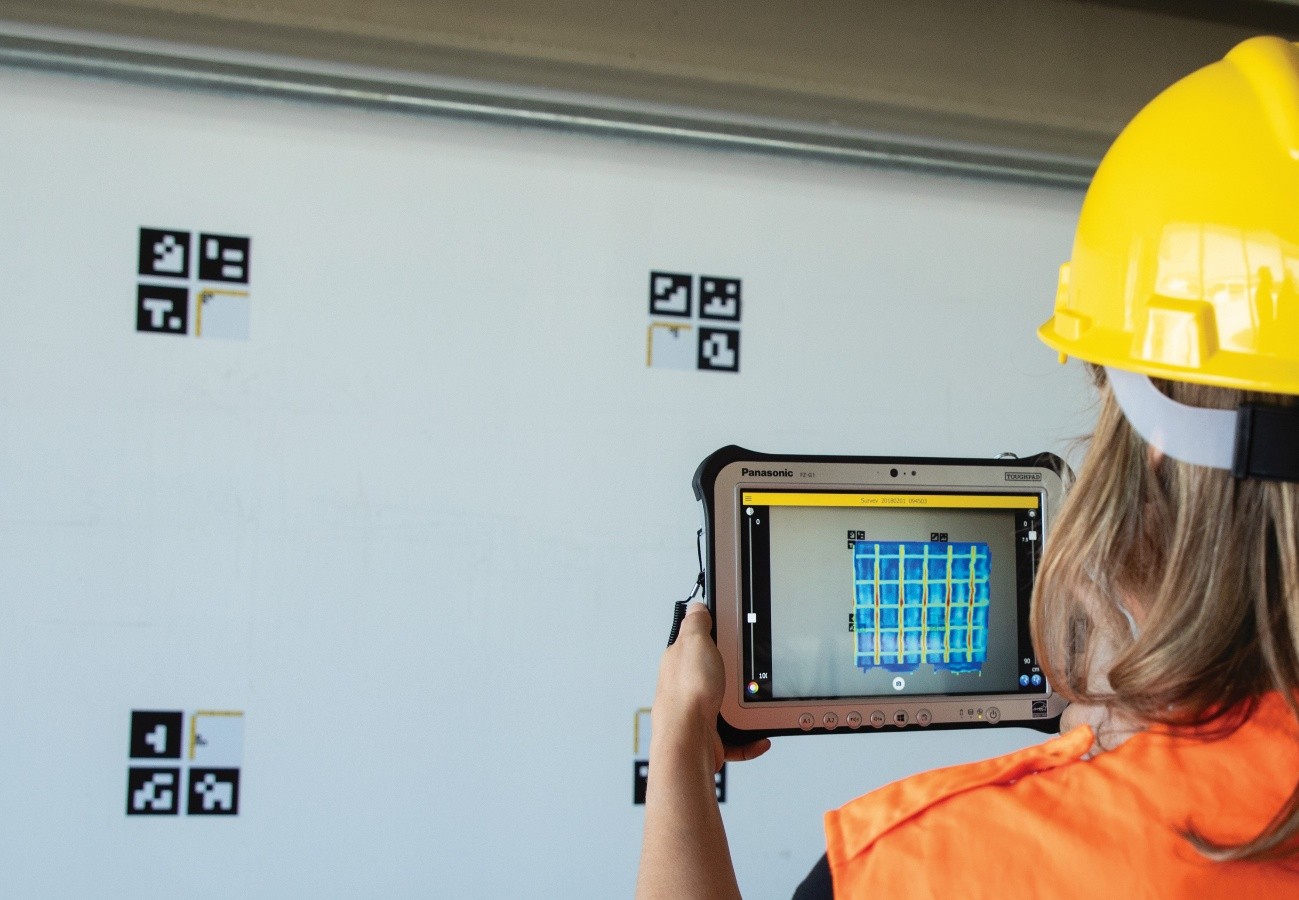

El software NDT Reveal permite:
Aplicaciones principales
El C-thrue es ideal para:
