D-RTK 3 Estación Multifuncional
Precisión maximizada, alcance mejorado

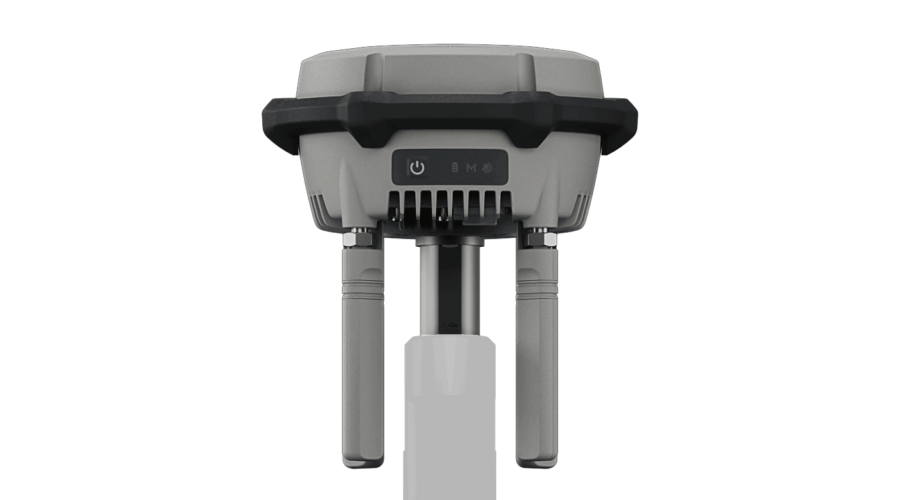

La nueva estación multifuncional D-RTK 3 integra antenas y módulos receptores de alto rendimiento capaces de rastrear y resolver datos de los principales sistemas globales de navegación por satélite, y admite múltiples enlaces de transmisión de datos. Gracias a estas características excepcionales, puede servir como estación base para proporcionar posicionamiento centimétrico a varios drones simultáneamente o ampliar el alcance operativo de los drones y del DJI Dock 3 en modo de estación repetidora. Además, el nuevo modo de estación móvil, combinado con la aplicación DJI Enterprise y DJI Terra, ofrece una solución integral para aplicaciones de topografía aérea de alta precisión, garantizando un funcionamiento seguro y preciso.
Modo de estación de retransmisión : superar las limitaciones
En zonas urbanas, valles o sitios DJI Dock 3 con obstáculos densos, simplemente active el modo de estación de retransmisión del D-RTK 3 y colóquelo en un punto elevado, o configure directamente la versión de despliegue fijo de retransmisión del D-RTK 3. Esta configuración amplía el alcance de transmisión de video de la serie Matrice 4/4D, ampliando la cobertura operativa hasta 25 kilómetros.
El D-RTK 3 admite la detección de obstrucciones con la Serie Matrice 4, lo que permite calcular en tiempo real las obstrucciones y la calidad de la señal entre la estación repetidora, el control remoto y el dron. Los operadores pueden ajustar la posición del dron según las indicaciones del control remoto para garantizar una comunicación óptima.

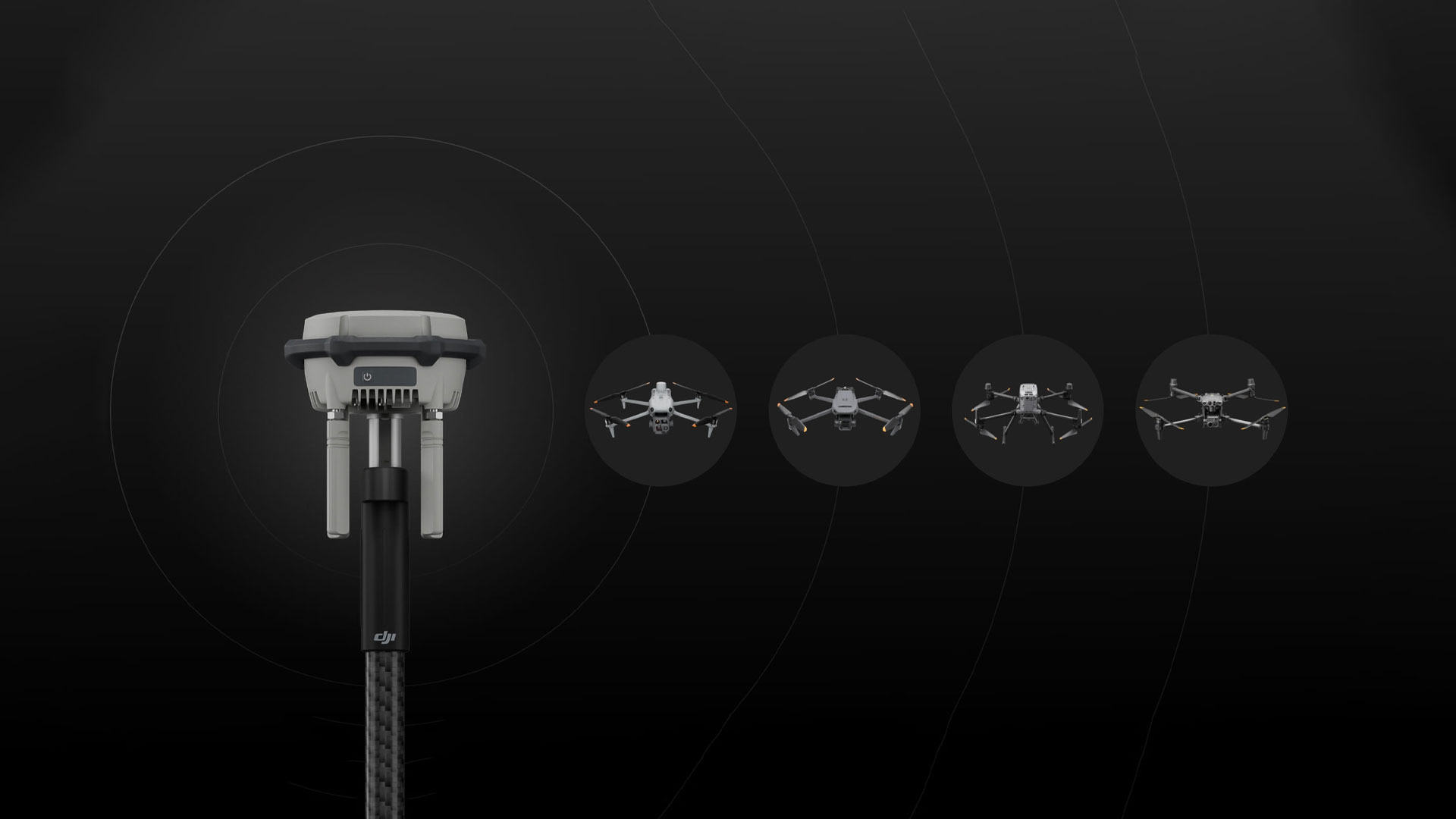

El D-RTK 3 es compatible con la nueva transmisión de video O4 Enterprise con cuatro antenas direccionales externas, lo que permite una transmisión de video de 15 km [1] en modo de transmisión de estación base, garantizando señales estables en todas las direcciones. Los operadores solo necesitan configurar una estación multifuncional D-RTK 3 sin necesidad de configuración adicional, lo que permite que varios drones se conecten a la estación base y accedan a un posicionamiento preciso.

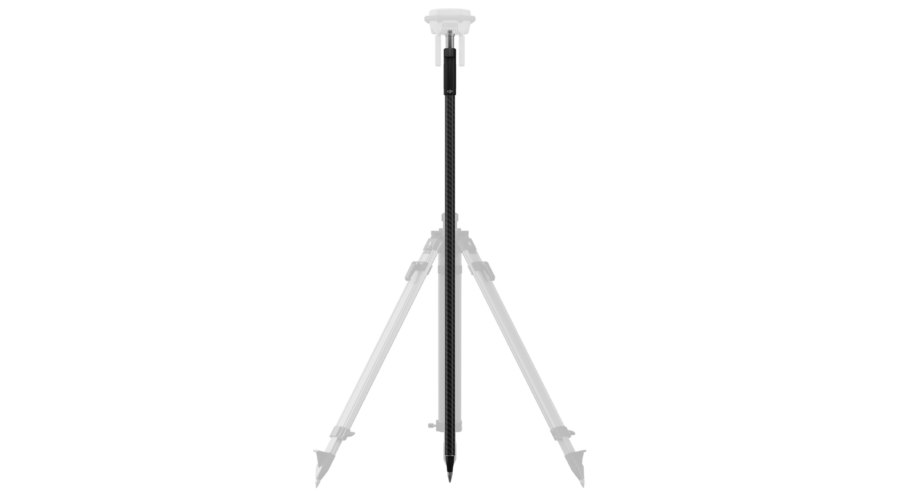

Además de servir como estación base, el D-RTK 3 también se puede utilizar como estación móvil para recopilar coordenadas de puntos de control, mejorando la precisión del estudio aéreo con UAV y optimizando la precisión del estudio.
Implementación
Adaptable a diversos entornos

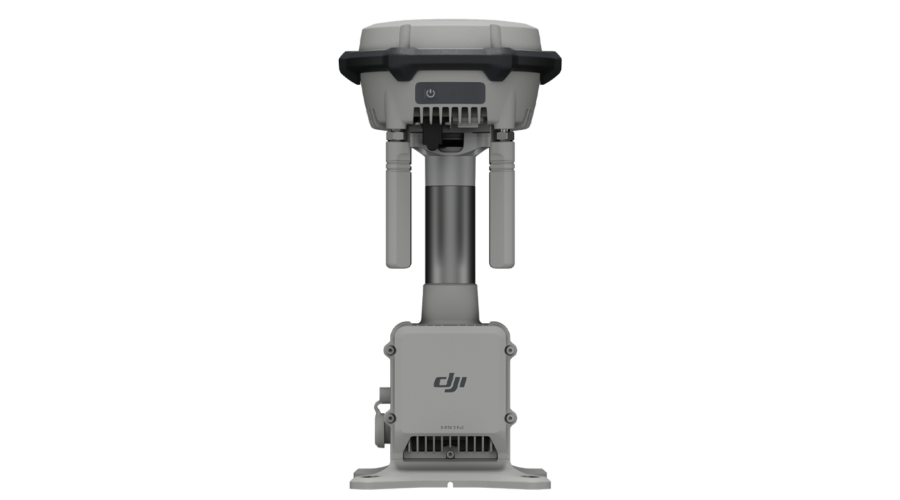

La versión de despliegue fijo ofrece un funcionamiento sin mantenimiento en exteriores y se adapta a diversos entornos. Puede instalarse en torres, postes de electricidad, parapetos y otras estructuras verticales, satisfaciendo las necesidades de diversos escenarios. Además, admite la alimentación del DJI Dock 3 o de fuentes PoE externas de terceros, lo que permite despliegues a larga distancia.

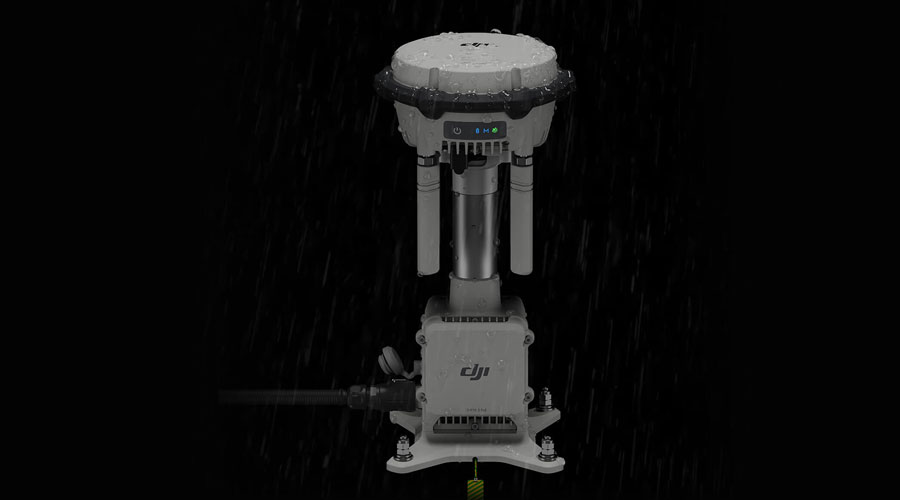

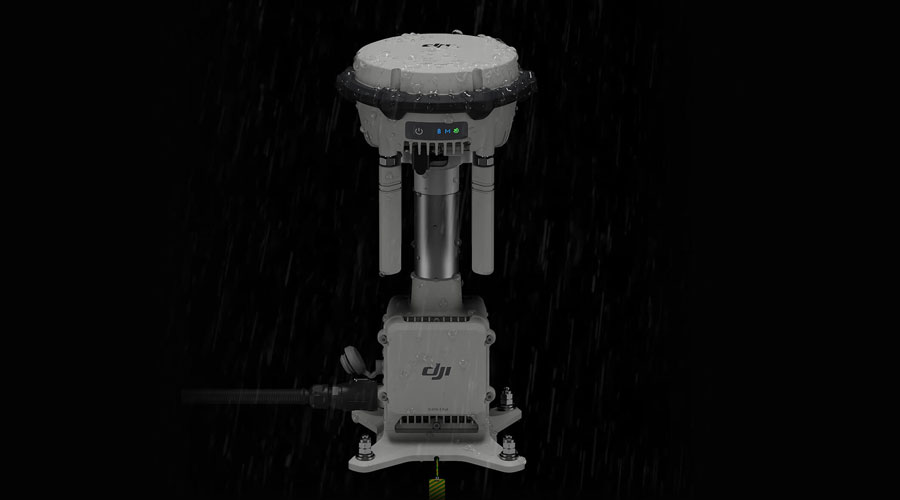

La versión de implementación fija del D-RTK de 3 relés presenta un diseño de hardware y software altamente redundante y confiable, lo que reduce significativamente los costos de mantenimiento. Equipado con protección contra sobretensiones y clasificación IP67, opera de forma estable a temperaturas de -30 °C a 50 °C. Una vez desplegado, puede realizar operaciones continuas en exteriores con mínima intervención.
Mayor rendimiento, posicionamiento más preciso

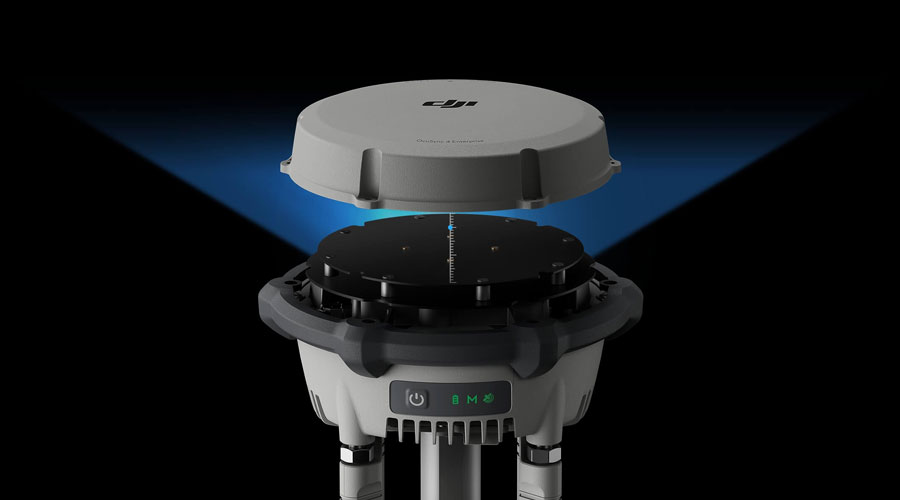

El D-RTK 3 utiliza una antena dieléctrica de aire con diseño de filtrado, lo que permite un seguimiento eficaz de satélites de baja altitud. La precisión del centro de fase de la antena se mantiene a nivel milimétrico, lo que garantiza una alta resistencia a la interferencia multitrayecto y permite un posicionamiento de alta precisión incluso en entornos complejos.
Gracias a su módulo receptor integrado, el D-RTK 3 puede recibir datos satelitales de cinco sistemas satelitales principales en diecinueve puntos de frecuencia. En comparación con el RTK de red, el D-RTK 3 proporciona resultados de posicionamiento más precisos y estables bajo efectos ionosféricos.
El D-RTK 3 utiliza la solución PPP patentada de DJI, que permite la convergencia automática basada en satélites*. Proporciona posicionamiento decimétrico gratuito incluso en condiciones de red difíciles.
*Actualmente solo es compatible con BeiDou PPP-B2b.
El D-RTK 3 puede recibir datos RTCM y obtener automáticamente coordenadas y posiciones correctas a través de la red. En exteriores, puede lograr un posicionamiento con precisión centimétrica sin necesidad de medir previamente la ubicación del punto de configuración.
Solución de mapeo
Instale la nueva aplicación DJI Enterprise en un dispositivo Android para medir las coordenadas de los puntos de control terrestre sin herramientas de terceros. Al usarla con drones DJI compatibles con RTK, la solución DJI puede completar eficientemente un flujo de trabajo completo de topografía de alta precisión.

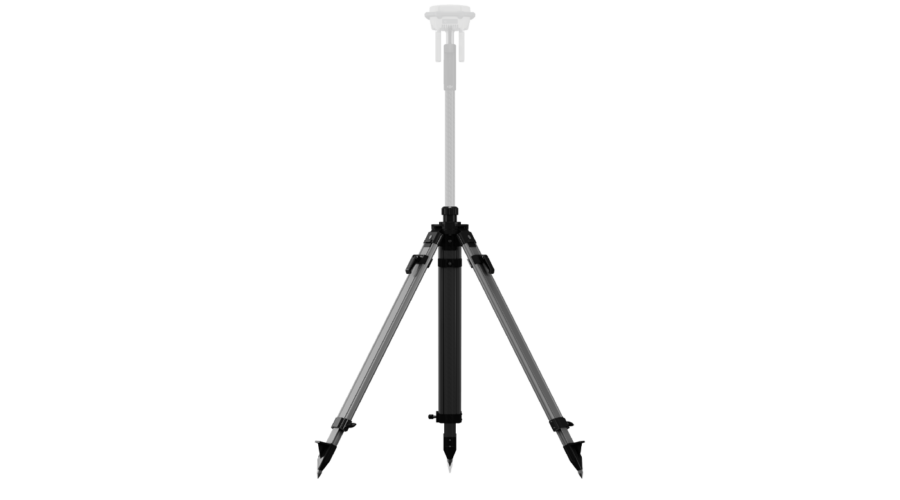

El D-RTK 3 incorpora una unidad de medición inercial de alta precisión, que permite medir el punto de control cuando el poste se mantiene inclinado sin trípode o asegurando que la estación base esté vertical, lo que mejora significativamente la eficiencia operativa en entornos de medición complejos.
La nueva aplicación DJI Enterprise incluye una base de datos de coordenadas de proyección convencional, que permite la salida directa de coordenadas planas.
Compatibilidad
Empresa:
Agricultura:
Realización cinematográfica profesional
DJI Inspire 3*
* Actualmente, solo se admite la calibración manual de la posición D-RTK 3. Consulte las actualizaciones oficiales para futuras mejoras.
Modo de estación de retransmisión:
Estación multifuncional D-RTK 3: Matrice 4E, Matrice 4T Versión de implementación fija de relé D-RTK 3: Matrice 4D, Matrice 4TD
Modo estación Rover:
Compatible con Bluetooth 5.1, compatible con Android 10 y superior*it
* Consulte la lista de teléfonos compatibles probados en la página de descarga para obtener más detalles.ón de mapeoibilidad
Los resultados de las mediciones del rover pueden exportarse como archivos de puntos de control mediante la app DJI Enterprise e importarse a DJI Terra sin necesidad de realizar ajustes de formato adicionales. Gracias a potentes algoritmos, se pueden generar fácilmente resultados de alta precisión.
D-RTK 3 permite registrar observaciones satelitales sin procesar. Al importarlas a DJI Terra versión 4.4 o superior junto con los datos de Matrice 4E, se pueden realizar cálculos PPK locales con un solo clic.
Disfruta de un posicionamiento fiable, incluso en entornos desafiantes.
¡Explora sus características y descubre cómo puede transformar tu trabajo!
Caracteristícas
Receptor GNSS
Frecuencia GNSS
Precisión del sistema
Modo de estación base (modo de transmisión) y modo de estación de retransmisión
Precisión de la estación base: Precisión de punto único (sin calibrar): Horizontal: 1,5 m (RMS) Vertical: 3,0 m (RMS)
Precisión diferencial basada en satélite: Tiempo de convergencia: 20 min Horizontal: 30 cm (RMS) Vertical: 40 cm (RMS)
Calibración RTK de red: Horizontal: 1,0 cm (RMS) + 1 ppm Vertical: 3,0 cm (RMS) + 1 ppm
Modo de estación móvil
Precisión RTK (levantamiento fijo): Horizontal: 0,8 cm (RMS) + 1 ppm Vertical: 1,5 cm (RMS) + 1 ppm
Precisión RTK (levantamiento de inclinación): Rango de ángulo: 0° a 60° Horizontal: 8 mm + 0,7 mm/° de inclinación (precisión <2 cm dentro de 30°)
Posicionamiento preciso de puntos basado en satélite
Frecuencias compatibles: BDS B2b, GALILEO E6**, Banda L. Tiempo de convergencia: 20 min. Horizontal: 30 cm (RMS). Vertical: 40 cm (RMS).
Formato de transmisión de datos diferencial
Confiabilidad de inicialización
Sistema de transmisión de vídeo
Frecuencia de operación
Modo Estación Retransmisora: O4: 2,4 GHz/5,2 GHz/5,8 GHz Modo Estación Base: O4: 2,4 GHz/5,8 GHz Modo Estación Móvil: BLE: 2,4 GHz
Potencia del transmisor (EIRP)
De 5,150 GHz a 5,250 GHz: <23 dBm (CE/FCC)
De 5,725 GHz a 5,850 GHz: <33 dBm (FCC) <30 dBm (SRRC) <14 dBm (CE)
Bluetooth
Distancia máxima de transmisión (sin obstrucciones, sin interferencias)
Modo Estación Base : Entre D-RTK 3 y la aeronave: FCC: 15 km SRRC: 12 km CE/JP: 8 km
Modo Estación Móvil: Entre D-RTK 3 y dispositivos móviles: 30 m.
Distancia máxima de transmisión en modo de estación de retransmisión (sin obstrucciones, sin interferencias)
FCC Entre la aeronave y la estación repetidora: 25 km Entre la estación repetidora y el control remoto/DJI Dock 3: 1 km
SRRC Entre la aeronave y la estación repetidora: 12 km Entre la estación repetidora y el control remoto/DJI Dock 3: 1 km
CE Entre la aeronave y la estación repetidora: 10 km Entre la estación repetidora y el control remoto/DJI Dock 3: 300 m
Distancia máxima de transmisión (sin obstáculos, con interferencias)
Interferencia fuerte: Centros urbanos, aprox. 1,5-5 km. Interferencia media: Zonas suburbanas, aprox. 5-15 km. Microinterferencia: Zonas remotas/costas, aprox. 15-25 km.
Distancia máxima de transmisión (obstruida, con interferencias)
Baja interferencia y obstrucción por edificios: aprox. 0-0,5 km. Baja interferencia y obstrucción por árboles: aprox. 0,5-3 km.
Efecto de extensión del alcance de la estación de retransmisión
Mejora del rendimiento de la estación de retransmisión: Obstáculos graves (por ejemplo, edificios, montañas): mejora del rendimiento de 3 a 5 veces. Obstáculos leves (por ejemplo, árboles, vidrios): mejora del rendimiento de 1 a 3 veces.
Antena
Antenas direccionales OcuSync 4× 4, 2T4R
Otros
Fuerza
Estación multifuncional D-RTK 3: Estación de retransmisión: 14,5 W* Estación base: 7 W Estación móvil: 6,2 W
Versión de implementación fija de relé D-RTK 3: Estación de retransmisión: 14,5 W**
Puerto de salida de potencia
Adaptador de corriente compatible
Estación multifuncional D-RTK 3: Protocolo USB PD 3.0, adaptador de voltaje de salida de 9 V a 15 V (p. ej., cargador portátil DJI de 65 W).
Versión de implementación fija con relé D-RTK 3: Puerto de salida PoE DJI Dock 3. Fuentes de alimentación PoE de terceros: IEEE 802.3bt tipo 4 (PoE++): salida de 52 V a 57 V, 99,9 W máx. IEEE 802.3bt tipo 3 (PoE++): salida de 50 V a 57 V, 60 W máx. IEEE 802.3at tipo 2 (PoE+): salida de 50 V a 57 V, 30 W máx.
Tiempo de funcionamiento de la batería (a temperatura normal)
Estación multifuncional D-RTK 3: Estación de retransmisión: 4 h Estación base: 7 h Estación móvil: 10 h
Versión de implementación fija de retransmisión D-RTK 3: Estación de retransmisión: 4 h.
Requisitos del cable Ethernet
Versión de implementación fija con relé D-RTK 3: requiere cable de par trenzado Cat 6, ≤100 m de longitud, diámetro exterior de 6-9 mm.
Batería
Capacidad LiPo : 6500 mAh Energía: 46,8 Wh
Temperatura de funcionamiento
Altitud
Clasificación de protección
Estación multifuncional D-RTK 3: IP67. Versión de implementación fija con relé D-RTK 3: IP67.
Resistencia a caídas
Dimensiones
Peso
