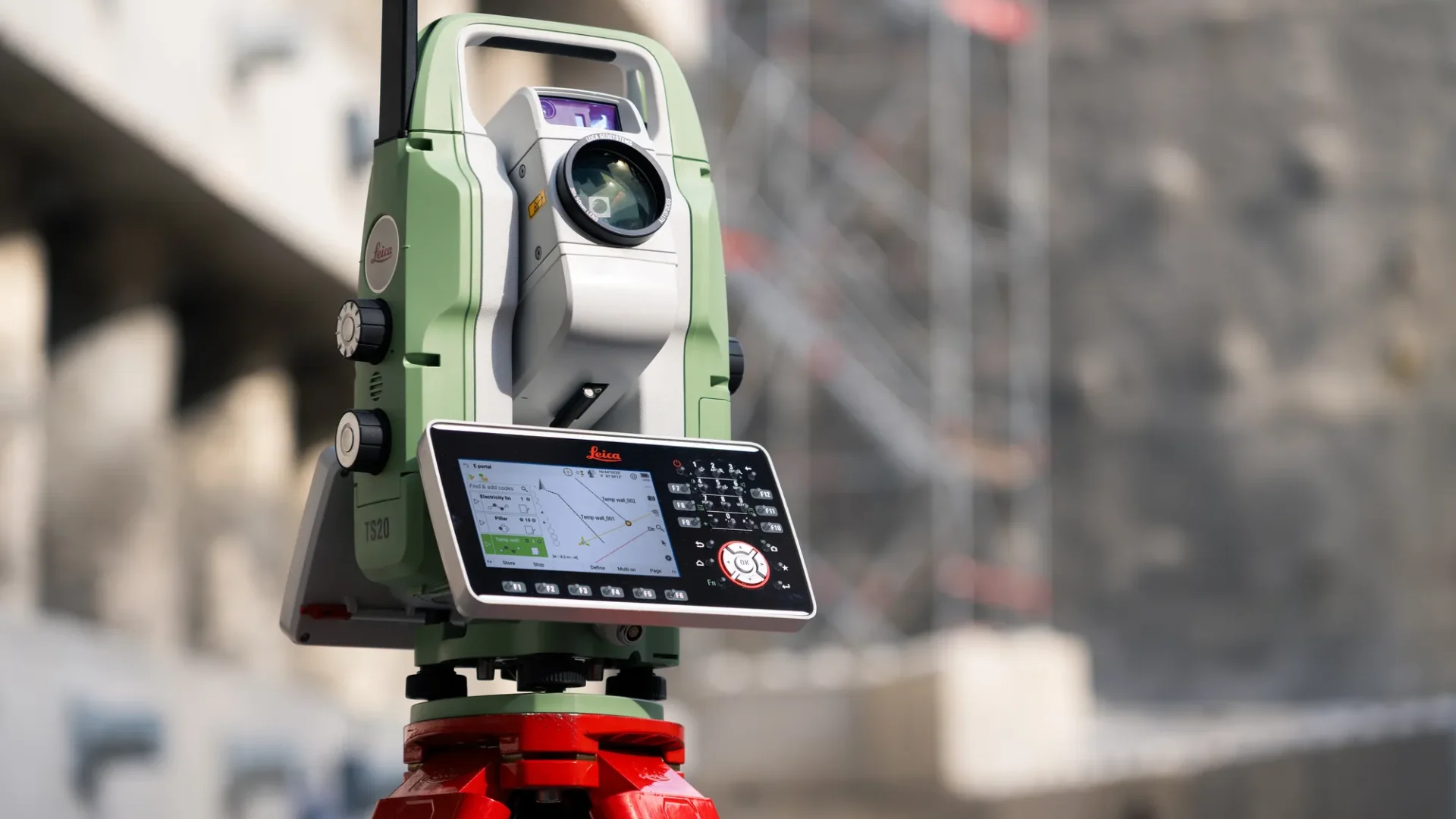

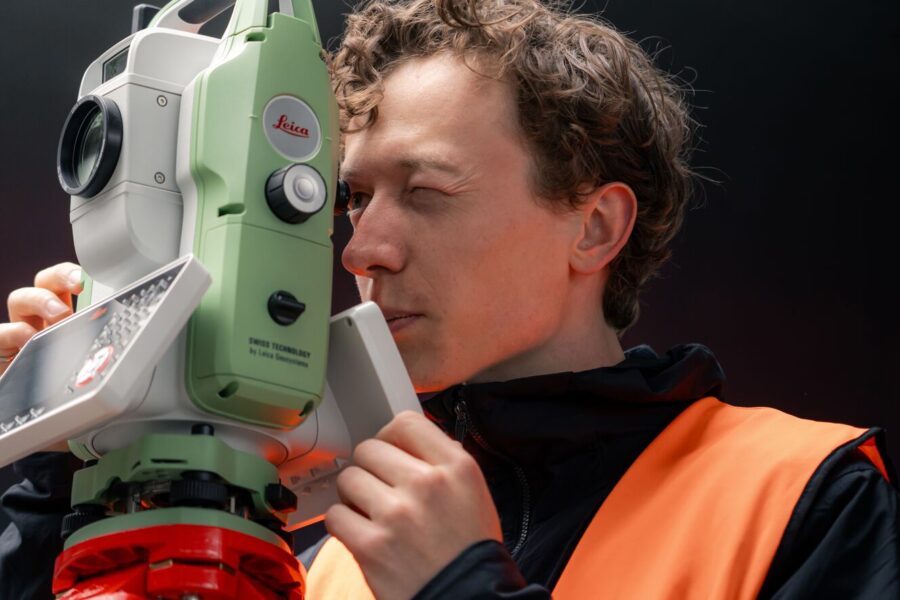

Estación total robótica Leica TS20
Productividad en Topografía e Ingeniería
Herramienta ideal para una amplia gama de industrias que dependen de datos geoespaciales rápidos y exactos.
La Leica TS20 no es solo una estación total robótica; es el motor de productividad que su equipo ha estado esperando. Diseñada desde cero con una profunda comprensión del flujo de trabajo moderno, esta máquina combina una precisión insuperable con una automatización de vanguardia impulsada por Inteligencia Artificial (IA), estableciendo un nuevo punto de referencia para la eficiencia en el campo, incluso en las condiciones más difíciles.
En un entorno donde el tiempo es oro y la precisión no es negociable, la TS20 garantiza que cada medición, replanteo y levantamiento se realice más rápido y con menos errores.
Sectores de Uso
La versatilidad y robustez de la Leica TS20 la convierten en la herramienta ideal para una amplia gama de industrias que dependen de datos geoespaciales rápidos y exactos. Su rendimiento superior está validado en los proyectos más exigentes, abarcando desde el catastro diario hasta las grandes obras de infraestructura.

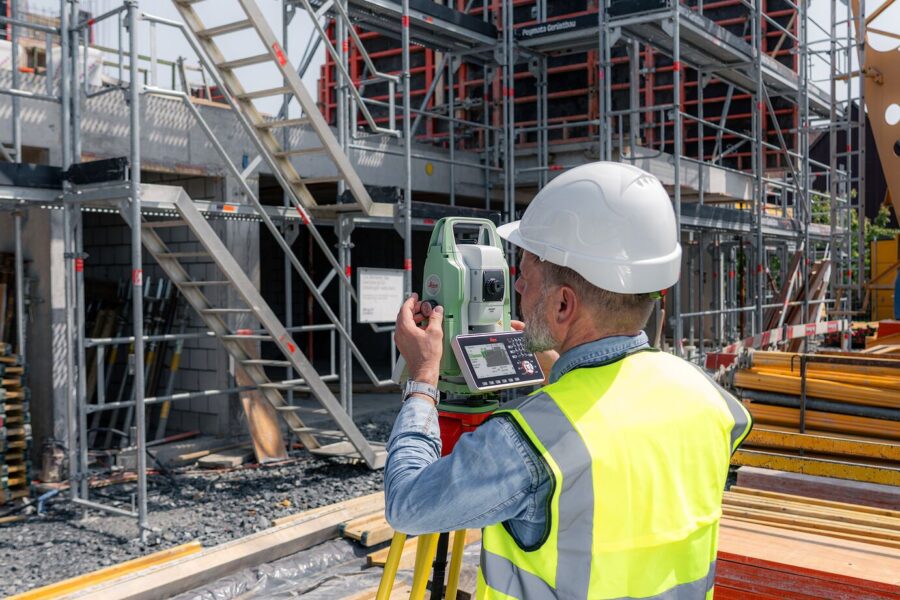

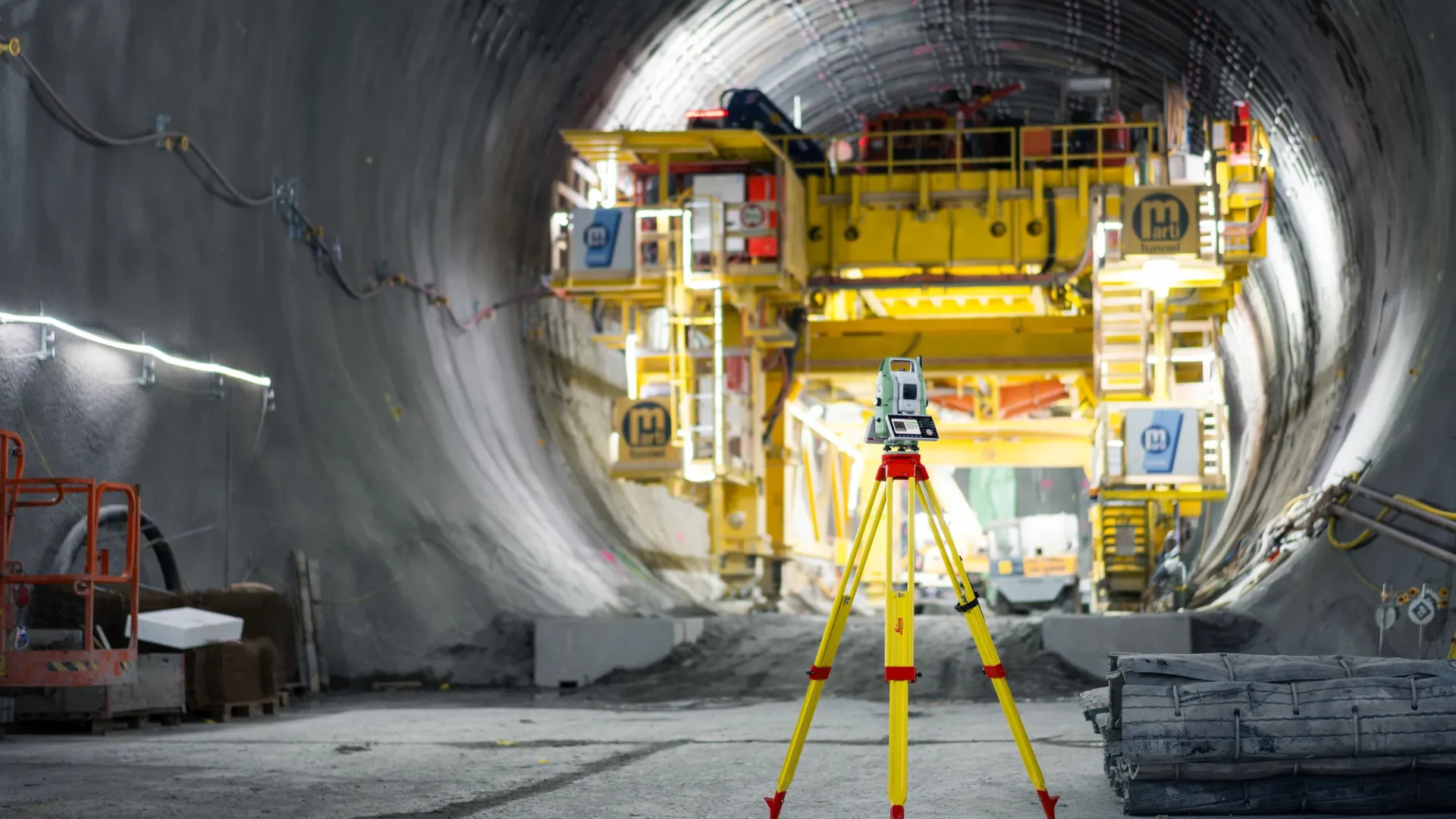

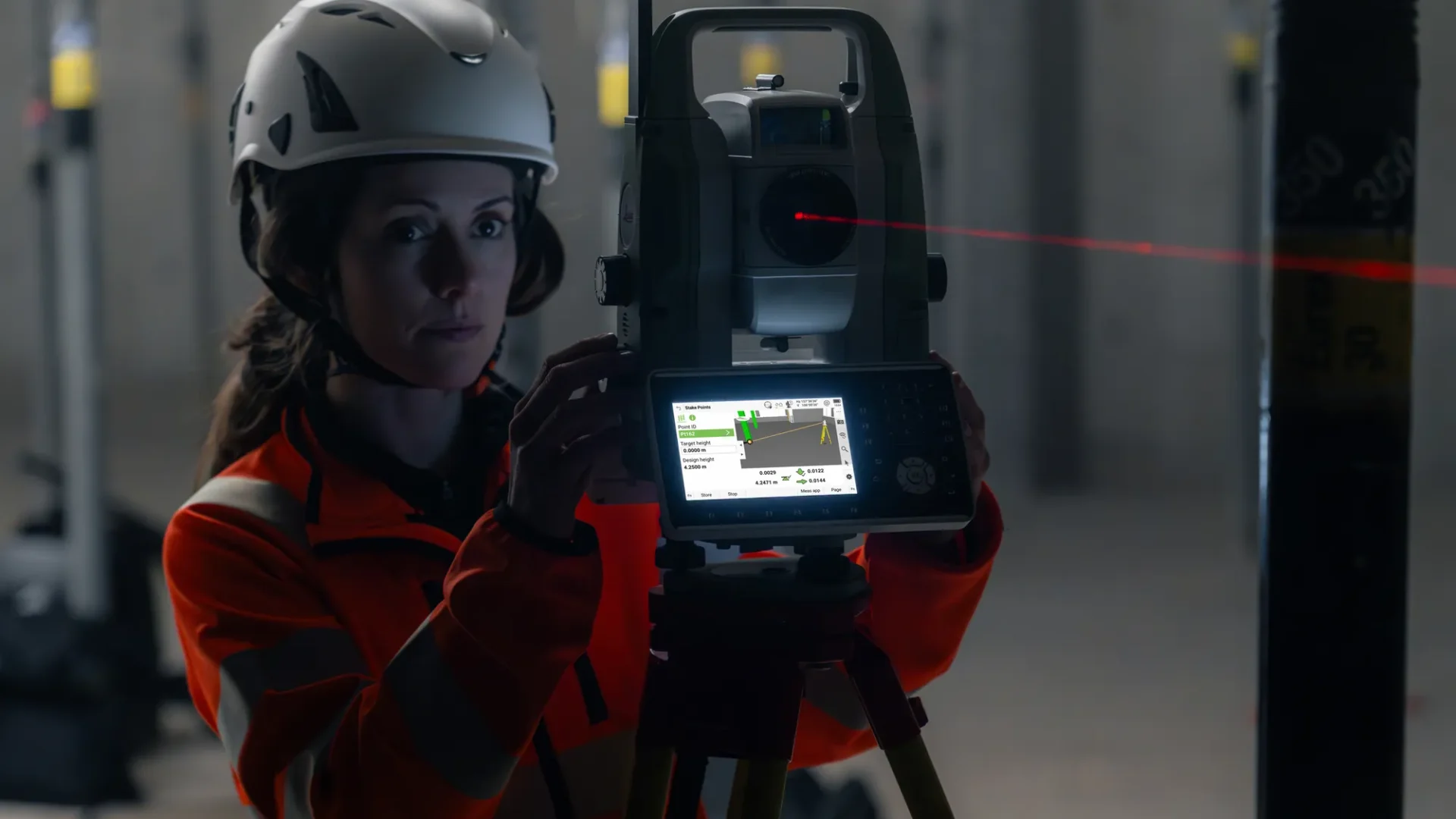

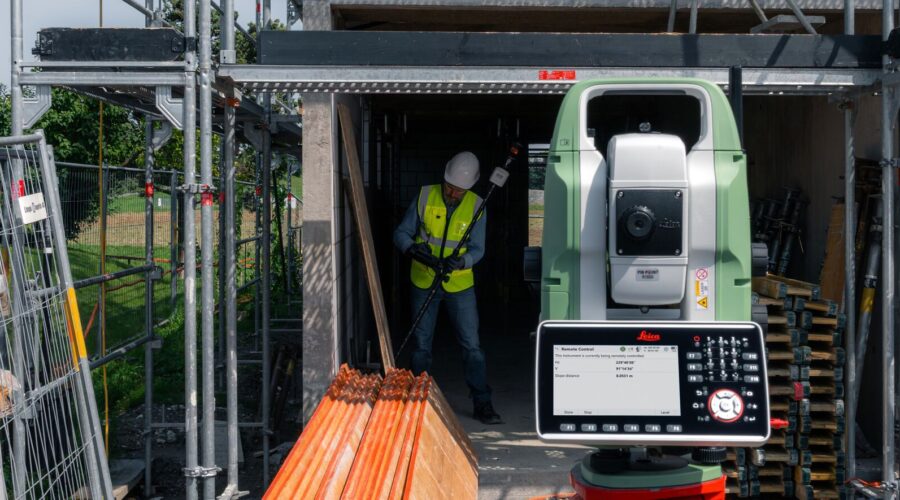

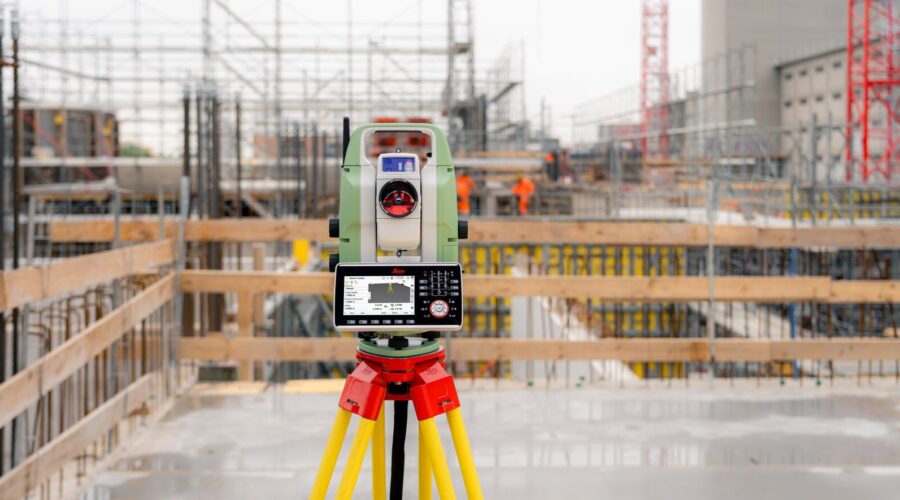

Replanteo de cimentaciones, estructuras, control de ejes, carreteras, puentes, túneles, aeropuertos.
Máxima velocidad y precisión en el replanteo, reduciendo el retrabajo y acelerando la ejecución de la obra. Ideal para flujos de trabajo BIM (Building Information Modeling).

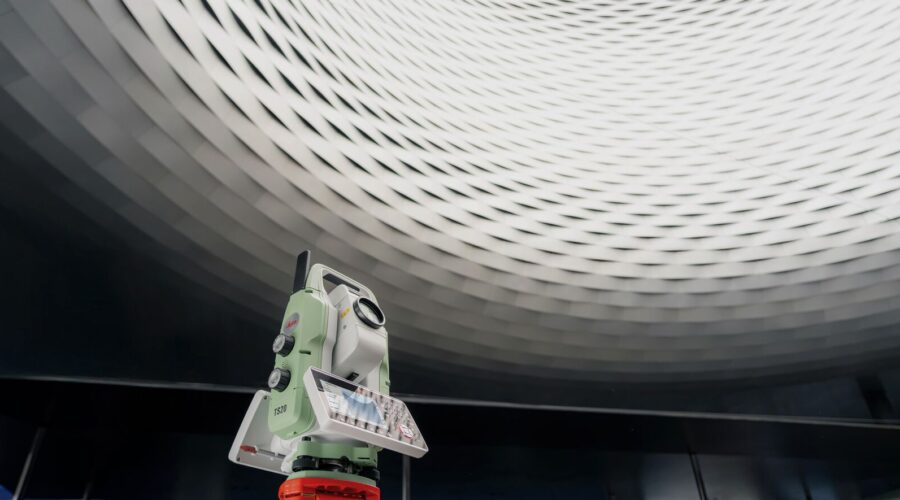

Levantamientos topográficos detallados, creación de redes de control, medición de parcelas, actualizaciones cartográficas
Automatización del 100% de la medición, permitiendo a un solo operador cubrir más terreno con una precisión milimétrica, incluso en grandes extensiones.

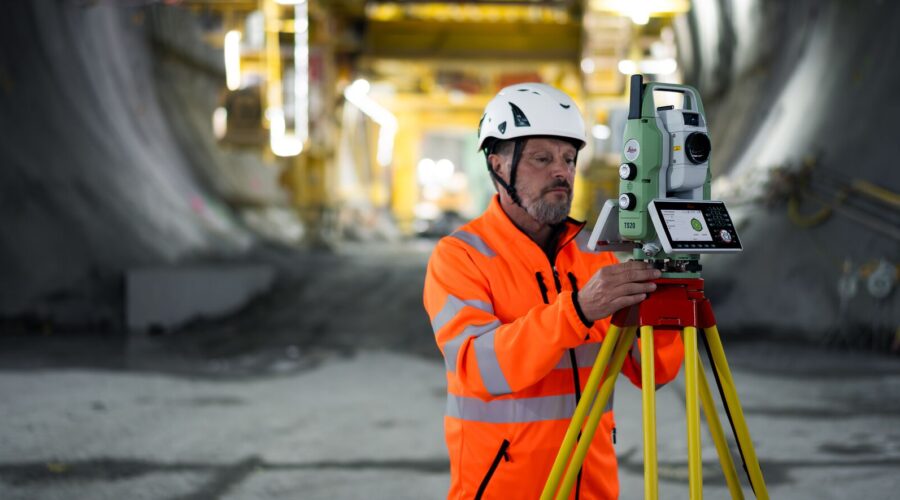

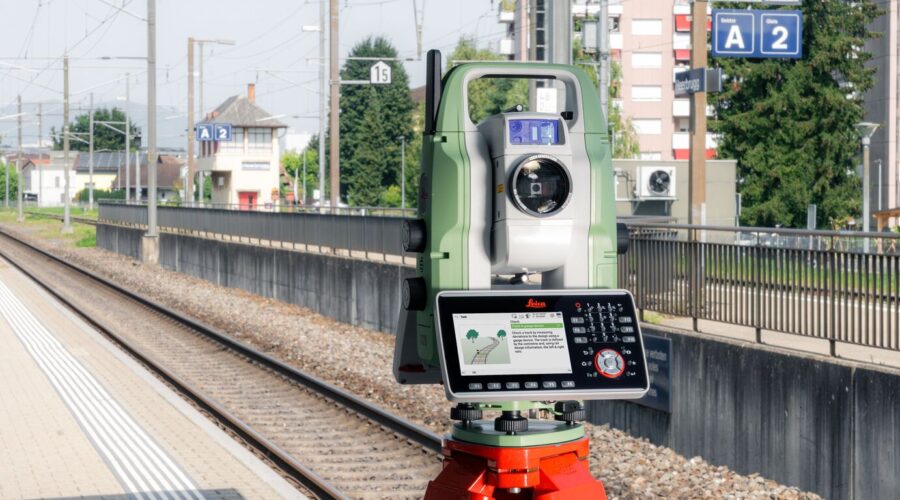

Construcción y monitoreo de ferrocarriles, carreteras, vías férreas de alta velocidad.
Medición continua y confiable bajo cualquier clima. La velocidad de sus motores y la precisión en la búsqueda de prismas son cruciales para el seguimiento de la infraestructura lineal.

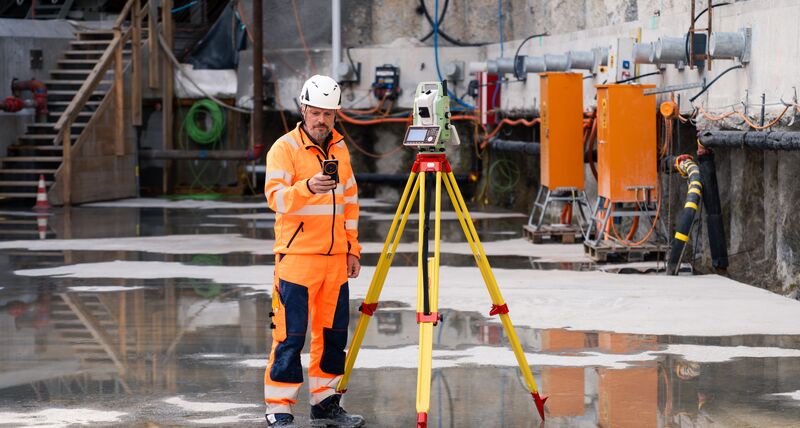

Supervisión de estructuras críticas (presas, puentes), seguimiento de movimientos de terreno, medición de volúmenes en minas y canteras.
Recolección de datos segura y continua de puntos inaccesibles. La clasificación IP66 garantiza operación en los entornos más hostiles y polvorientos.
Replanteo e instalación de torres, infraestructuras energéticas, y líneas de transmisión.
Configuración rápida y medición precisa en ubicaciones remotas, garantizando la alineación perfecta de las estructuras verticales.
La potencia de la Leica TS20 reside en una serie de innovaciones en hardware y software que trabajan en conjunto para maximizar la eficiencia y eliminar los errores más comunes en el trabajo de campo.
Permite a la TS20 detectar, buscar y apuntar automáticamente al objetivo (prisma o cinta reflectante) con una velocidad y fiabilidad sin precedentes, incluso bajo lluvia, niebla o condiciones de poca luz.
Identifica automáticamente el tipo de prisma que está midiendo (estándar, 360°, mini, etc.) y ajusta la constante, alertando al operador si el tipo no coincide con la selección en el software.
Permite a la TS20 mantener el seguimiento del Leica AP20 AutoPole incluso cuando la línea de visión se interrumpe temporalmente, reduciendo drásticamente las pérdidas de bloqueo.
Vea la IA en acción y calcule el retorno de inversión que esta estación total puede generar para sus próximos proyectos.
Solicite una demostración personalizada de la Leica TS20.
Durabilidad
El diseño robusto asegura que el equipo opere sin interrupciones, minimizando el tiempo de inactividad:

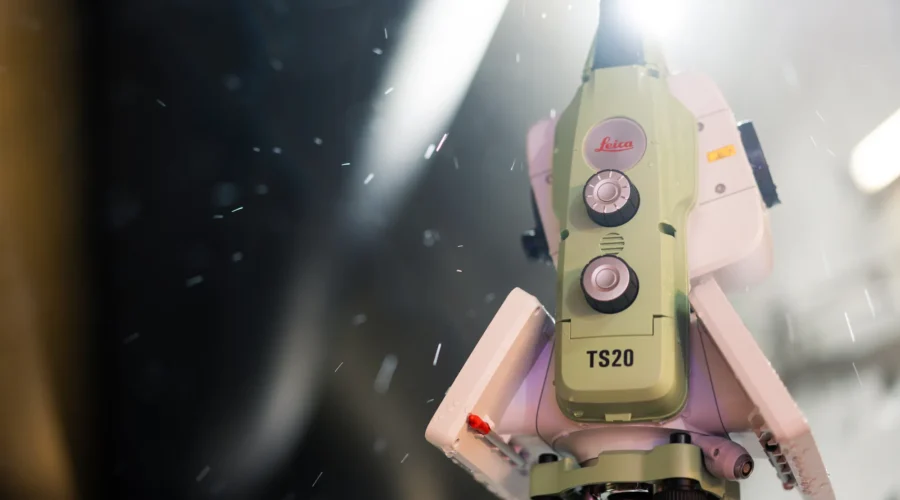

Es la primera estación total robótica del mundo con certificación IP66
Ofrece la máxima protección contra el polvo y chorros potentes de agua. No hay que temer a la lluvia, el barro o el polvo del sitio de construcción.
La velocidad de giro y el movimiento de los motores se han optimizado para un seguimiento ultra-rápido y una larga vida útil, reduciendo los costos de propiedad y el tiempo de inactividad por servicio.
Conectividad móvil integrada para compartir datos instantáneamente a través de GeoCloud Drive
El servicio en la nube de Leica. Esto sincroniza personas, proyectos y sensores, asegurando que los datos de campo y oficina estén siempre actualizados y que no haya vacíos de información.
La productividad de la TS20 alcanza su punto máximo cuando se combina con el Leica AP20 AutoPole, la solución inteligente para el jalón:
La combinación TS20-AP20 optimiza el bloqueo más fuerte y confiable del mercado.
Permite medir puntos sin nivelar el jalón, aumentando la velocidad de levantamiento y replanteo.
El AP20 lee y envía automáticamente la altura del jalón a la estación, eliminando los errores manual
Flujo de Trabajo

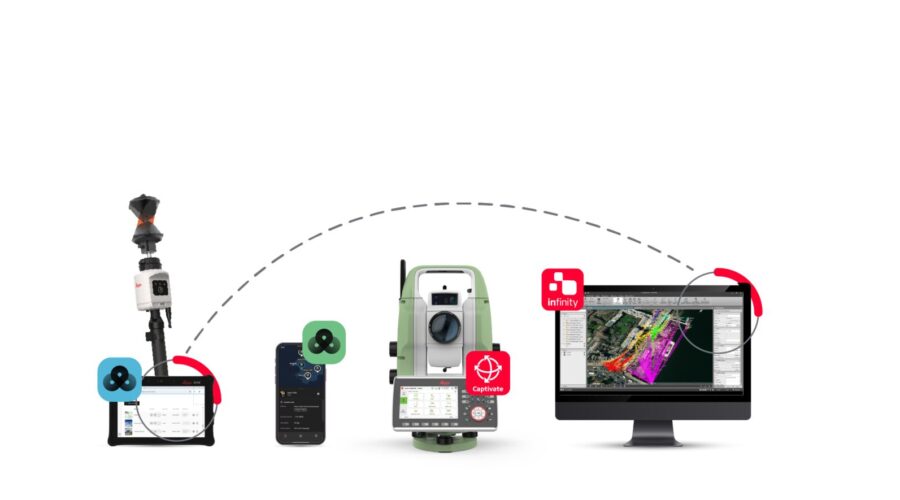

La TS20 se integra perfectamente en el ecosistema digital de Leica, lo que garantiza una gestión de datos eficiente desde la planificación hasta la entrega:
Preparación de trabajos, importación de diseños, creación de sistemas de coordenadas y procesamiento final de datos, incluyendo exportación a CAD y BIM.
El software de campo potente e intuitivo que permite visualizar los datos de medición y replanteo en un entorno 3D, facilitando la toma de decisiones en tiempo real y la verificación.
El puente de datos seguro y directo entre el campo y la oficina.
Integración BIM y Estaciones Totales Robóticas
Vea la IA en acción y calcule el retorno de inversión.
Considere el tiempo promedio que un operador gasta en la tarea más rutinaria: la búsqueda y el bloqueo del prisma. En entornos de construcción congestionados o bajo condiciones climáticas adversas, este tiempo puede acumularse, generando horas perdidas. La IA de la TS20 reduce la búsqueda a milisegundos. El sistema ATRplus (Automatic Target Recognition) combinado con el seguimiento potenciado por IA asegura que el instrumento se mantenga bloqueado con una fiabilidad que ninguna otra tecnología robótica puede igualar.
Además, su nuevo sistema de Medición Electrónica de Distancias (EDM) no solo ofrece una medición más rápida y precisa, sino que también tiene un alcance sin prisma superior, crucial para el replanteo y la medición de fachadas o elementos inaccesibles. La óptica de alta resolución, combinada con el software Leica Captivate, presenta una interfaz de usuario clara e intuitiva que disminuye la curva de aprendizaje para nuevos usuarios, haciendo que la transición a esta tecnología avanzada sea fluida y rápida.
La arquitectura de la TS20 está diseñada para la longevidad y la escalabilidad. Sus componentes internos (procesadores de alta velocidad, comunicación móvil, NPU) garantizan que el instrumento no solo cumpla con las demandas de hoy, sino que esté listo para el mañana, recibiendo futuras actualizaciones de software que expandirán sus capacidades de IA. El compromiso de Leica con la durabilidad se refleja en la especificación IP66, un sello de confianza que significa que la inversión está protegida contra los elementos, extendiendo la vida útil y el valor de reventa del equipo.

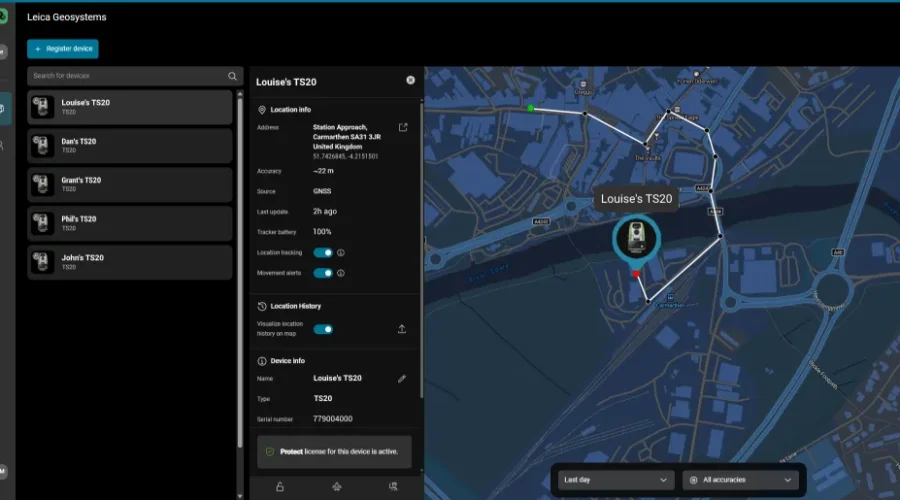

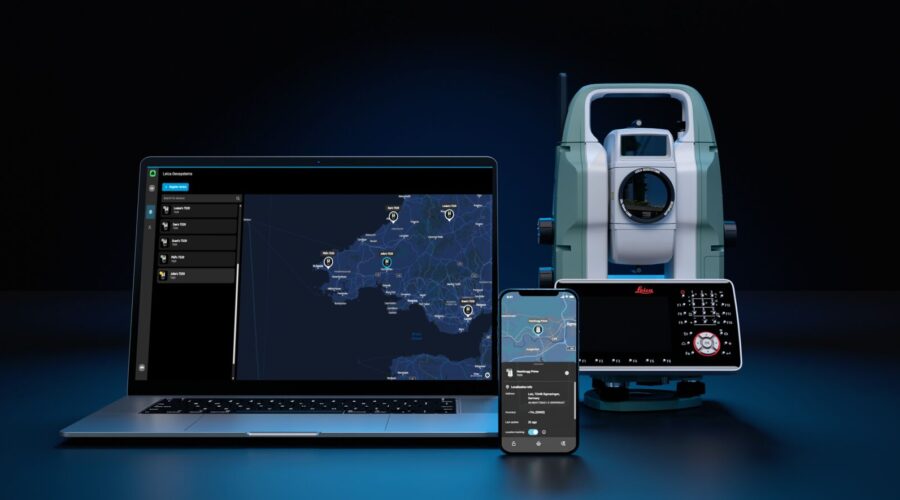

La gestión de activos también es clave. La función GeoCloud Protect es un mecanismo de seguridad inteligente, que permite la localización remota de la estación y su bloqueo en caso de robo, protegiendo su inversión. Esta característica, junto con los servicios de soporte de clase mundial de Leica Geosystems, garantiza una operación continua y sin preocupaciones. La TS20 no es solo un equipo de medición; es una plataforma integral que conecta el trabajo de campo con el ecosistema digital de la ingeniería y la construcción, asegurando que su empresa no solo esté al día, sino a la vanguardia.
Características
Accuracy 1 Hz and V
Absoluto, continuo, diametral.
Rango
Prisma (GPR1, GPH1P) Sin prisma / cualquier superficie
Precisión / Tiempo de medición
Tamaño del puntero láser
A 50 m: 12 mm x 18 mm
Tecnología de medición
Digitalizador de forma de onda: Coaxial, láser rojo visible (658 nm)
Alcance de puntería a prisma /alcance de seguimiento a prisma
Precisión /tiempo de medición
Precisión angular del ATR Hz, V: 1” (0,3 mgon), 2” (0,6 mgon), 3” (1 mgon), 5” (1,5 mgon)/normalmente 3-4 s
Alcance
Accionamientos directos, tecnología BLDC
Precisión de distancia 1,0 mm (1 sigma)
Rango de distancia de 0,7 m a 2,7 m
Cámara gran angular
Rango de trabajo/Precisión
5-150 m/normalmente 5 cm a 100 m
Servicios de sensores y datos
Red: 4G LTE integrada con soporte eSIM
GeoCloud Protect
Servicio de protección contra robo: Posicionamiento en interiores y exteriores (GNSS, WLAN, móvil), Autonomía de la batería: hasta 5 días
Software de campo
Leica Captivate con apps
Pantalla y teclado
Pantalla multitáctil a color de 5″ WVGA: 37 teclas, iluminadas
Procesador
NXP I.MX 8M Plus, unidad de procesamiento neuronal (NPU) integrada.Sistema operativo: Linux®
Autoenfoque
Aumento de 30x: Rango de enfoque de 1,45 m a innito
Alimentación
Batería intercambiable de iones de litio. Autonomía de uso de hasta 5 h
Registro de los datos
Memoria interna/memoria extraíble 32 GB/memoria USB de 16 GB
Interfaces
Ethernet, USB-C®, Bluetooth®, WLAN
Peso
Especicaciones ambientales
