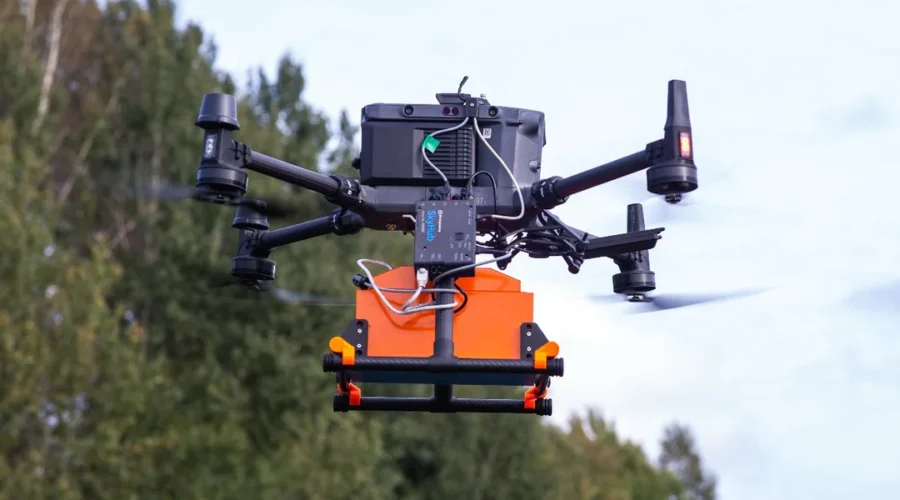

Sistema de Georradar (GPR) integrado con drones
Los georradares (GPR) integrados con drones ofrecen una solución GPR aérea avanzada para mapeo subterráneo en diversas aplicacione
Estudios geofísicos y geofísica arqueológica
Entregables
Los datos del GPR provienen del sensor en forma digital y no están destinados a la interpretación directa por humanos, a diferencia de las fotos de las cámaras. Requieren software especializado para su procesamiento e interpretación.
Estos métodos de representación de datos de GPR son los más populares, pero existen muchas opciones adicionales, incluyendo la exportación a formatos que pueden ser importados en sistemas CAD y GIS.

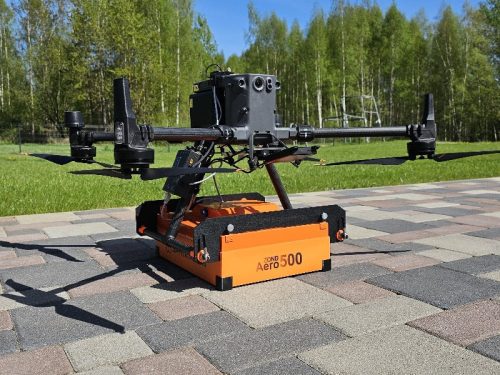

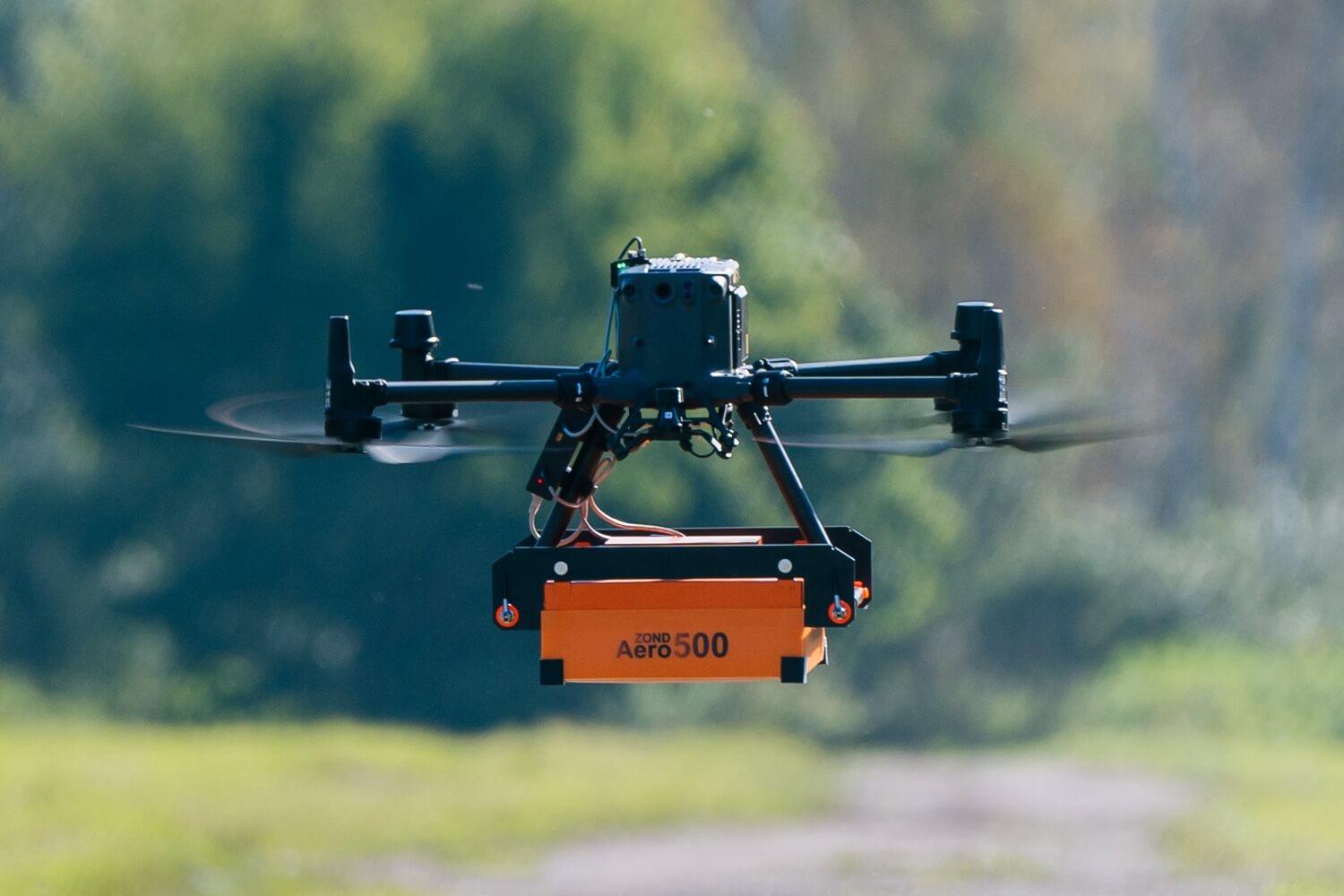

Los datos fueron recolectados utilizando el sistema GPR Zond Aero 500, procesados e interpretados en el software Prism2 de Radar Systems.
Los resultados de las encuestas de GPR pueden presentarse en diferentes formas. El formato más común y “natural” para los datos de GPR es un “perfil”: una sección vertical de datos a lo largo de la línea de la encuesta
Los datos fueron recolectados utilizando el sistema GPR Zond Aero 500 y procesados en Geolitix.
Otra forma popular son las secciones horizontales, ya que proporcionan una mejor comprensión de dónde se encuentran los objetos detectados bajo la superficie y sobre la forma de los objetos.

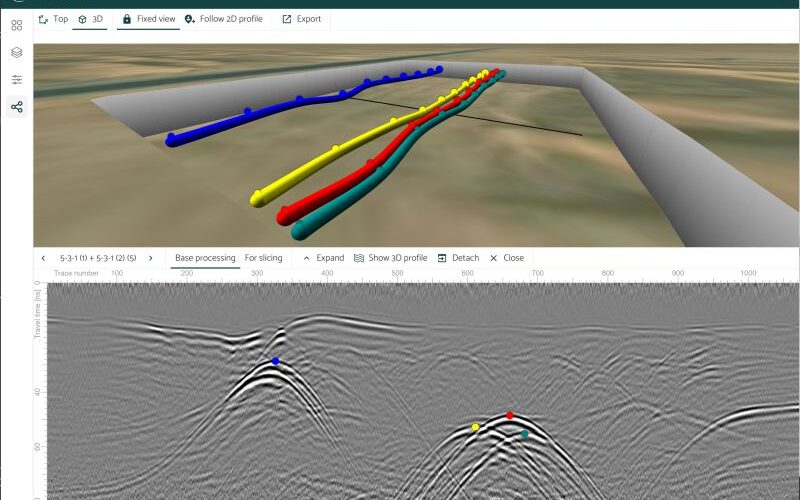

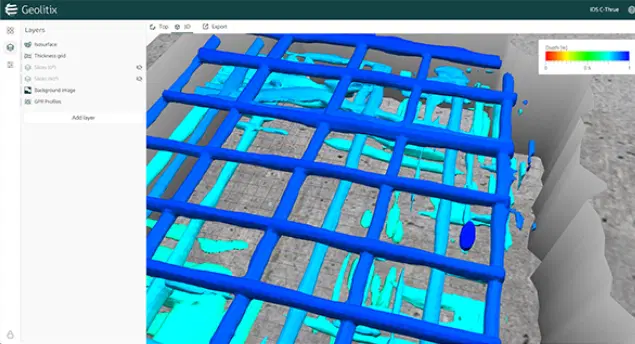

Captura de pantalla de Geolitix
Muchos clientes prefieren ver reconstrucciones en 3D del mundo subterráneo, y eso también es posible. Requerirá más pasos de procesamiento y preparación, pero como este método proporciona la máxima comprensión en situaciones complejas, se está volviendo cada vez más popular, gracias al software moderno de procesamiento de GPR que simplifica radicalmente esa tarea.
Los datos fueron recolectados utilizando el sistema GPR Zond Aero 1000 y procesados en Geolitix.
Otro método popular es generar rejillas de espesor, por ejemplo, para responder preguntas como “¿Qué grosor tiene la capa de arena que cubre la roca madre?” o “¿Qué grosor tiene el hielo?”.

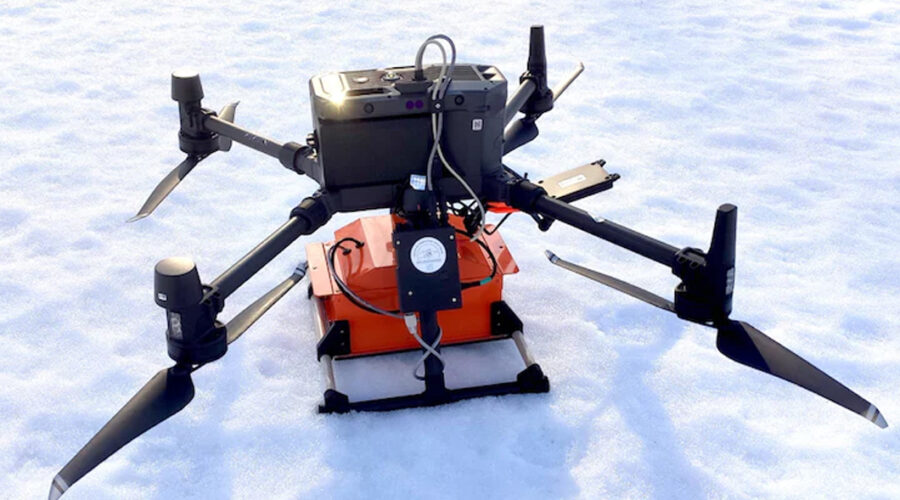

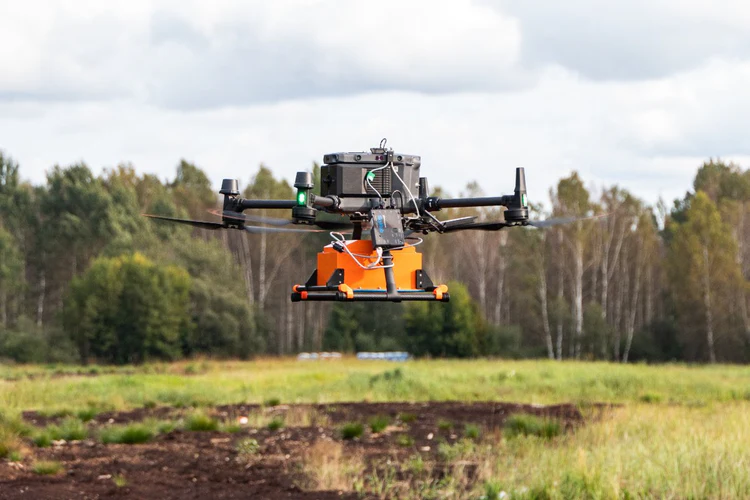

Adquiere el Zond Aero 1000 y comienza a mapear áreas complejas con una facilidad y precisión que nunca creíste posible.
¿Listo para elevar la calidad de tus estudios geofísicos?
Beneficios del GPR
Suelo cubierto de hielo y nieve, terreno rocoso e irregular, a través de ríos y en áreas propensas a avalanchas
Sistemas de GPR

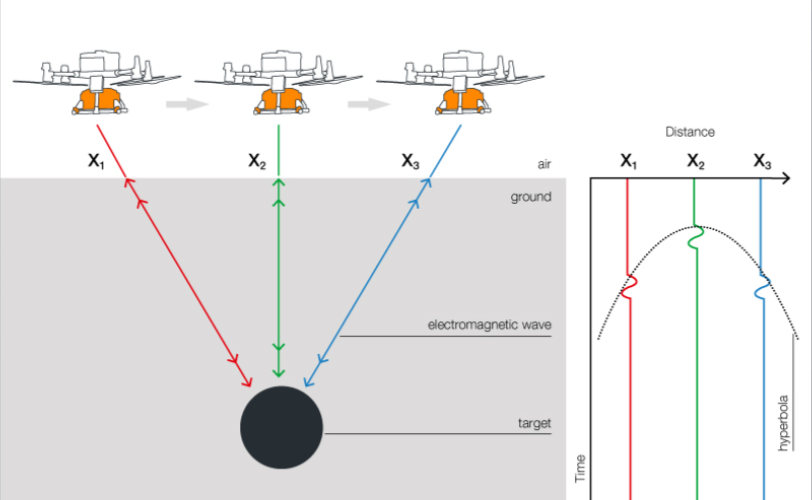

Todos los sistemas de GPR utilizan los mismos principios, pero varían en su aplicación debido a las diferentes frecuencias de las antenas:
El diseño de la antena refleja:
Penetración más profunda posible: hasta unas pocas docenas de metros en suelos de muy baja conductividad (arena seca o rocas), o cientos de metros en hielo, lo que hace que este sistema sea una herramienta excelente para la glaciología y el escaneo profundo.

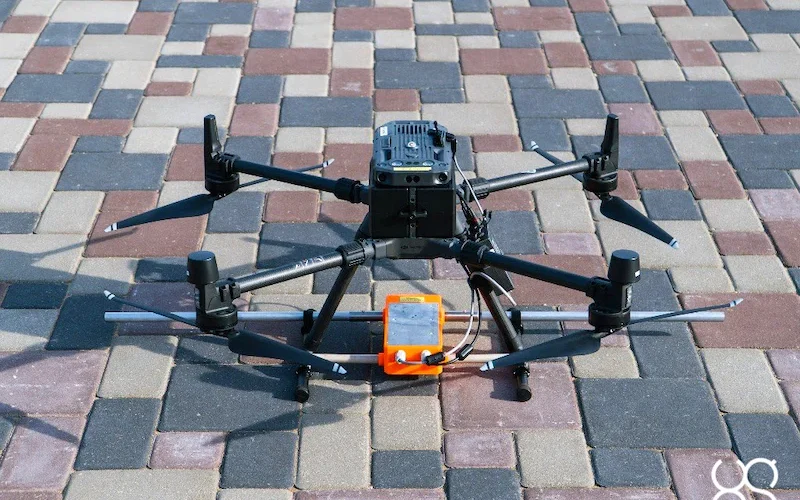

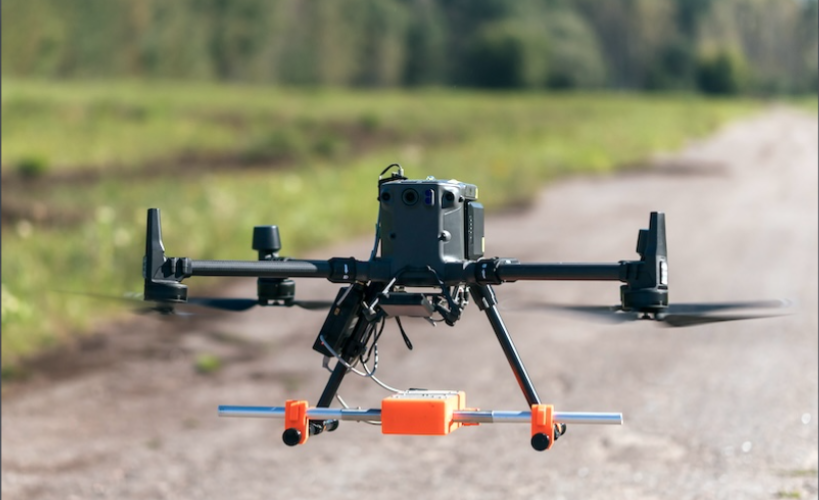

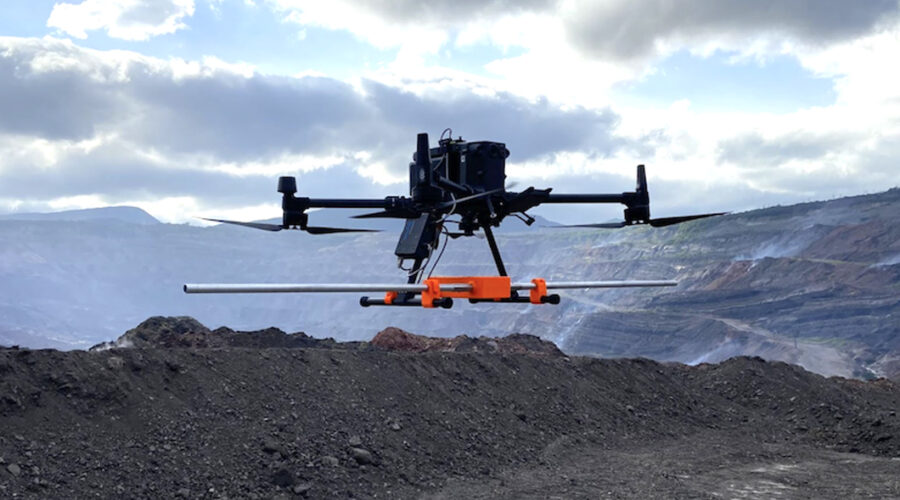

El Zond Aero LF en drones como el DJI M350/M300 RTK puede usarse con antenas en el rango de frecuencia de 75…400 MHz, lo que permite seleccionar la frecuencia adecuada para una aplicación particular. Cambiar la antena toma un par de minutos.

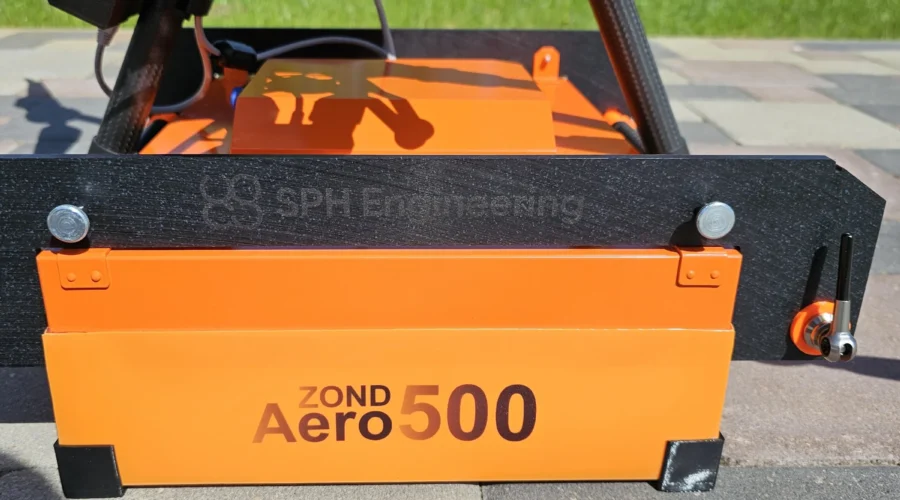

Un sistema bastante universal con una antena blindada, capaz de penetrar lo suficientemente profundo para muchas aplicaciones de geofísica de ingeniería y detectar objetos relativamente pequeños o servicios públicos delgados.
La mejor resolución posible y la capacidad de detectar objetivos pequeños, pero la penetración bajo la superficie en condiciones normales será inferior a 0.5 m.
Aplicaciones y características
La tabla proporciona un resumen de lo que podemos esperar de los sistemas GPR disponibles para uso en drones y sus aplicaciones recomendadas. Aquí, hemos listado los sistemas GPR fabricados por Radar Systems Inc., Letonia, ya que esta línea de GPR cubre todas las posibles aplicaciones para radares de penetración terrestre montados en drones. Cualquier otro sistema GPR con una frecuencia central similar tendrá más o menos los mismos parámetros prácticos en cuanto a penetración y resolución.
Tenga en cuenta que la penetración y la resolución en ciertos lugares dependen de la composición del suelo, la humedad, la temperatura, etc. En la tabla a continuación, utilizamos los parámetros de un “suelo promedio” típico: una sustancia con una permitividad dieléctrica relativa de 9, baja conductividad y bajo contenido de agua.
A pedido, los sistemas GPR Zond Aero LF pueden venir con antenas para frecuencias centrales personalizadas.
Dado que, en el caso del uso aéreo (cuando la antena GPR no está en contacto con la superficie), una parte significativa de la energía del impulso GPR puede reflejarse en la superficie, se espera que la penetración desde un dron sea la mitad de la lograda con una encuesta terrestre en la superficie. La altitud recomendada (o la distancia entre la antena y la superficie) en el caso de una encuesta aérea debe ser menor que la longitud de la onda electromagnética en el aire correspondiente a la frecuencia central de la antena.
La penetración en buenas condiciones, como arena muy seca en el desierto después de la temporada seca, puede ser hasta 2 veces mejor. En condiciones ideales (nieve y hielo), la penetración puede ser de 3 a 4 veces mejor. Condiciones como la arena seca o la nieve/hielo también son muy buenas para el uso aéreo. Si se mantiene la altitud recomendada, no vemos ninguna degradación significativa de la máxima penetración en hielo o nieve en comparación con el uso terrestre.
El tamaño mínimo de un objeto detectable es el diámetro de la superficie plana superior de un objeto subterráneo orientado horizontalmente. A veces (dependiendo de la dirección de viaje del GPR), es imposible detectar una hoja de metal incluso si tiene el doble del tamaño mínimo requerido si, por ejemplo, está posicionada en un ángulo de 45 grados.
“Size mínimo” o “diámetro mínimo” significa que es extremadamente poco probable detectar objetos más pequeños. Pero no se garantiza que será posible detectar objetos más grandes; eso dependerá de docenas de otros factores.
El diámetro del reflector plano detectable se estima utilizando una “regla general” como el 10% de la distancia entre la antena y el objeto (elevación de la antena + profundidad) O la mitad de la longitud de onda en el material anfitrión, el que sea mayor.
El diámetro mínimo de tubos plásticos vacíos detectables se estima como la longitud de onda de la frecuencia central del GPR en el aire dividida por 2.
El diámetro mínimo de objetos conductores detectables (tuberías metálicas, tuberías de plástico llenas de agua) se estima en un 40% de la longitud de onda de la frecuencia central del GPR en un material anfitrión (fuente: Ground‐Penetrating Radar for Geoarchaeology, Lawrence B. Conyers).
NUNCA planifiques encuestas utilizando estimaciones cercanas a los límites de penetración, tamaño de objetos detectables, etc. Siempre utiliza valores más conservadores.
Un error típico de los nuevos usuarios de GPR es pedir un sistema de GPR con máxima penetración y tratar de detectar objetos subterráneos más pequeños con él. Recuerda: una buena máxima penetración significa una mala resolución/capacidad para detectar objetos pequeños.
Al pedir un nuevo sistema de GPR para una aplicación particular, considera qué penetración es necesaria, es decir, no la excedas demasiado. Los clientes potenciales a menudo piden un sistema para búsqueda de servicios con una penetración máxima de hasta 20 m. Sin embargo, la profundidad habitual de tuberías/cables es de 1-2 m. Es mucho mejor pedir un sistema de 500 MHz, que permitirá la detección de objetos más pequeños/finos.
Una capa de arcilla, incluso con una pequeña cantidad de agua, arruinará la imagen adquirida. Si hay arcilla o suelo arcilloso en el área de la encuesta, esta debe planificarse después de una temporada seca o un largo período de tiempo seco.
Las ondas electromagnéticas no penetran a través del agua salada. Por lo tanto, el GPR no se puede utilizar para batimetría en mar/agua salada.
