Georradar GPR Zond Aero LF de baja frecuencia
Superando los Desafíos con el Georradar Zond Aero LF
Una Solución que Rompe Barreras: El Zond Aero LF
Georradar GPR Zond Aero LF (baja frecuencia) es un sistema de radar de penetración de suelo (GPR) que utiliza una antena de baja frecuencia para detectar objetos enterrados y estructuras subterráneas.
Sistema GPR: Radar Systems Zond Aero LF (baja frecuencia) es un sistema de radar de penetración de suelo (GPR) que utiliza una antena de baja frecuencia para detectar objetos enterrados y estructuras subterráneas. Este sistema es capaz de operar en diferentes modos, como el modo de barrido lateral, el modo de perfilado vertical y el modo de imagen 3D. El sistema es portátil y se puede montar en un vehículo aéreo no tripulado (UAV) para realizar exploraciones aéreas. El sistema es útil para aplicaciones como la arqueología, la geología, la ingeniería civil y la detección de minas.
Emplea muestreo en tiempo real (RTS) con alto apilamiento de hardware

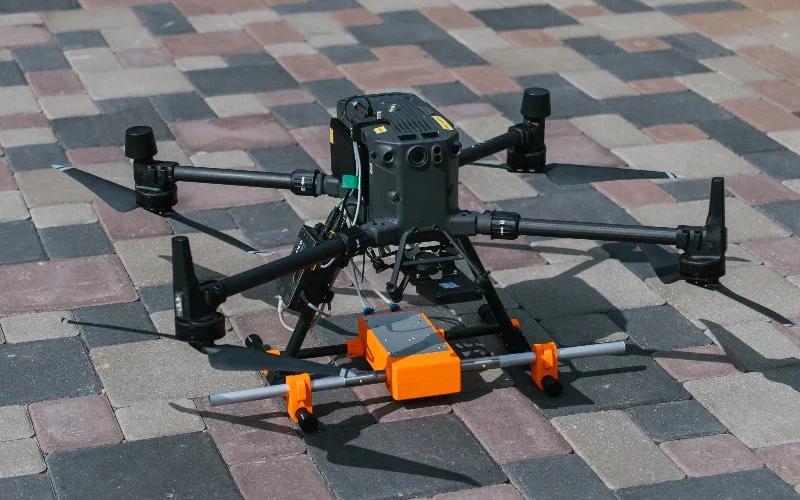

Zond Aero LF es un GPR de peso reducido, ideal para drones de mediano tamaño como DJI M300/M350 RTK. Este GPR se puede adaptar a diferentes frecuencias según las necesidades del usuario, ya que se ha ensayado con antenas desde 50MHz hasta 400MHz, lo que lo convierte en el GPR más flexible de nuestra gama. De serie, incluye 3x juegos de dipolos para 300, 150 y 100 MHz. También se pueden solicitar dipolos para otras frecuencias O incluso se pueden ajustar los dipolos suministrados para obtener la frecuencia central deseada para su GPR.
Accesibilidad
Durante décadas, los profesionales del sector han lidiado con las complejidades de la prospección del subsuelo, particularmente en el uso de georadares (GPR) de penetración terrestre. Los métodos tradicionales, aunque efectivos, a menudo están plagados de obstáculos que ralentizan el trabajo, aumentan los costos y, lo que es más importante, ponen en riesgo al personal de campo.
Las dificultades más comunes incluyen la accesibilidad del terreno. Imagine la tarea de cartografiar el subsuelo en un área de difícil acceso, como un humedal, un terreno escarpado o una zona densamente cubierta de vegetación. Realizar un estudio GPR tradicional en estas condiciones es, en el mejor de los casos, un proceso laborioso y lento, y en el peor, una misión casi imposible. La topografía irregular no solo dificulta el movimiento del equipo, sino que también puede comprometer la calidad de los datos, ya que el contacto imperfecto con el suelo introduce ruido y distorsiones.
Otro gran reto es la escala y la eficiencia. Los proyectos de gran envergadura, como la inspección de largas franjas de tuberías o el mapeo de grandes yacimientos arqueológicos, requieren un esfuerzo titánico. La adquisición de datos GPR metro a metro es un proceso tedioso que consume tiempo y recursos, extendiendo los plazos de entrega y encareciendo los proyectos. A esto se suma el riesgo inherente en la inspección de áreas peligrosas, como zonas inestables o lugares potencialmente contaminados, donde la presencia humana directa debería minimizarse.
Compatible con los sistemas GPR Radar Systems (Zond Aero y Zond-12e) y Radarteam (Cobra Plug-In y Cobra CBD).
UgCS Mapper es un software ligero y asequible de procesamiento de imágenes y video de drones de SPH Engineering para crear mapas 2D y modelos de elevación.
Contacta a nuestros expertos hoy para explorar todas las capacidades del Zond Aero LF.
Descubre cómo
Ventajas
El Georradar Zond Aero LF es una innovación que no solo moderniza, sino que transforma radicalmente la forma en que se realizan las prospecciones geofísicas. Este sistema GPR de baja frecuencia, extraligero y diseñado para ser montado en drones de tamaño medio como el DJI M300/M350 RTK, representa una nueva era de eficiencia, seguridad y precisión.
La principal ventaja del Zond Aero LF radica en su capacidad para eliminar las barreras físicas. Al volar sobre el área de interés, el sistema puede inspeccionar terrenos inaccesibles, sin la necesidad de que un operador camine por ellos.
Esto no solo agiliza el proceso, sino que también garantiza la seguridad del personal, que puede supervisar la misión de forma remota desde una ubicación segura. Los estudios que antes tomaban días o semanas, ahora pueden completarse en cuestión de horas, optimizando el tiempo y reduciendo drásticamente los costos operativos.
Además, su diseño aerotransportado garantiza una adquisición de datos uniforme y consistente, eliminando las variaciones que a menudo se presentan en los estudios terrestres. La plataforma estable del dron permite una cobertura sistemática y repetible, lo que es fundamental para obtener resultados de alta calidad.
El Zond Aero LF no es solo un georradar aéreo; es un sistema meticulosamente diseñado con características técnicas que lo posicionan a la vanguardia de la industria.
El Zond Aero LF opera con baja frecuencia (50 MHz a 400 MHz)
Esta característica es fundamental, ya que le permite penetrar hasta 12 metros de profundidad en suelos con baja atenuación, lo que lo hace ideal para la detección de objetos, estratos geológicos o cavidades a gran profundidad, una tarea que sería imposible para muchos equipos GPR convencionales.

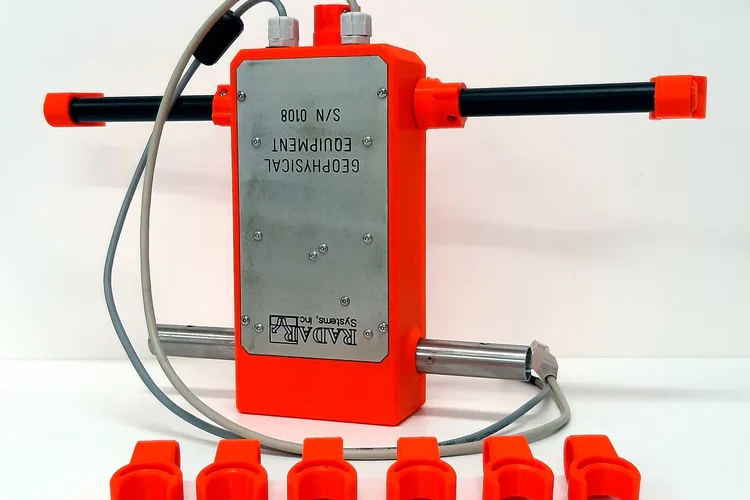

Viene con tres juegos de dipolos para frecuencias de 100, 150 y 300 MHz
Permite la fabricación de dipolos personalizados. Esta versatilidad asegura que el mismo equipo pueda ser configurado para distintos tipos de suelo y objetivos, desde la búsqueda de tuberías profundas hasta el mapeo geológico.
La precisión es crucial en la prospección geofísica

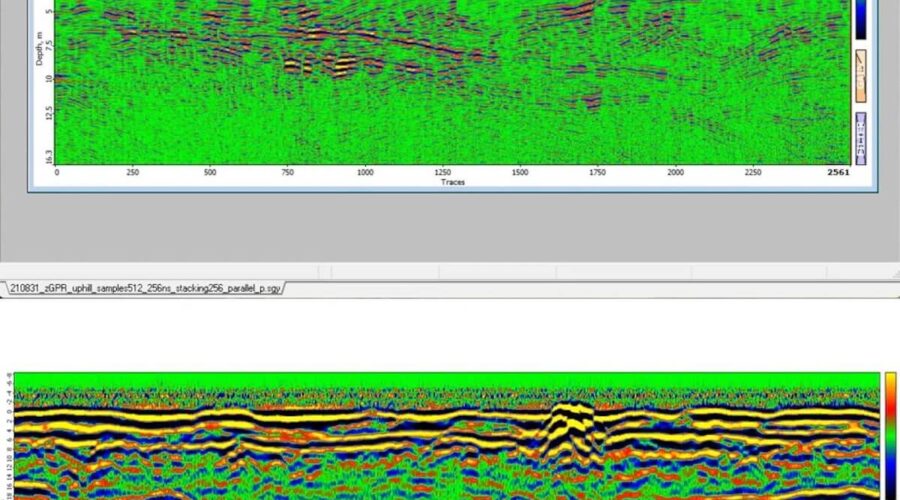

El Zond Aero LF utiliza Muestreo en Tiempo Real (RTS) con un alto apilamiento de hardware. Esta tecnología permite capturar datos con una resolución excepcional y, lo más importante, un bajo nivel de ruido. ¿El resultado? Imágenes del subsuelo más claras, interpretaciones más fiables y una reducción significativa de la necesidad de procesamiento de datos posterior, que suele ser tedioso y propenso a errores.
El sistema está optimizado para su uso con drones RTK (Real Time Kinematic)
Permite un geoposicionamiento extremadamente preciso de los datos. Cada dato de radar está geoetiquetado, facilitando el mapeo y la integración con otras herramientas de software de análisis geoespacial, permitiendo a los usuarios visualizar los resultados de manera intuitiva y detallada.
El Zond Aero LF no solo es potente en sus capacidades de detección, sino también en su operación
Su diseño ligero, de apenas 1.2 kg, no sobrecarga el dron, maximizando el tiempo de vuelo y la autonomía. Esto se traduce en la posibilidad de cubrir mayores áreas en una sola misión, aumentando la productividad de cualquier proyecto.
Aplicaciones
¿En qué se usa el Zond Aero LF? Aplicaciones que Definen la Diferencia Geología e Hidrogeología Es la herramienta perfecta para la cartografía de estratos geológicos profundos, la detección de fracturas y fallas, y el mapeo de acuíferos y niveles freáticos, fundamentales para la gestión de recursos hídricos. Ingeniería Civil y Construcción El Zond Aero LF se utiliza para la inspección de cimientos, la detección de vacíos o cavidades bajo el terreno y el mapeo de redes de servicios públicos enterradas a gran profundidad, como tuberías de gran diámetro o cables de alta tensión. Arqueología Permite explorar extensos yacimientos sin alterar el terreno, identificando estructuras enterradas, muros, cimientos e incluso tumbas antiguas a profundidades que otros métodos no pueden alcanzar. Medio Ambiente En estudios ambientales, el sistema es crucial para la detección de enterramientos de residuos tóxicos, la cartografía de plumas de contaminación o la inspección de rellenos sanitarios antiguos. Agricultura y Minería El Zond Aero LF puede ser utilizado para mapear el subsuelo en busca de vetas de minerales, o para estudios agronómicos de las propiedades del suelo a distintas profundidades.
Es la herramienta perfecta para la cartografía de estratos geológicos profundos, la detección de fracturas y fallas, y el mapeo de acuíferos y niveles freáticos, fundamentales para la gestión de recursos hídricos.
El Zond Aero LF se utiliza para la inspección de cimientos, la detección de vacíos o cavidades bajo el terreno y el mapeo de redes de servicios públicos enterradas a gran profundidad, como tuberías de gran diámetro o cables de alta tensión.
Permite explorar extensos yacimientos sin alterar el terreno, identificando estructuras enterradas, muros, cimientos e incluso tumbas antiguas a profundidades que otros métodos no pueden alcanzar.
En estudios ambientales, el sistema es crucial para la detección de enterramientos de residuos tóxicos, la cartografía de plumas de contaminación o la inspección de rellenos sanitarios antiguos.
El Zond Aero LF puede ser utilizado para mapear el subsuelo en busca de vetas de minerales, o para estudios agronómicos de las propiedades del suelo a distintas profundidades.
Características
Tipo
Sistema de radar de penetración terrestre monocanal con antena dipolo no apantallada
Frecuencia central
Ancho de banda operativo
38 – 150, 75 – 300, 150 – 600 MHz (-12 dB)
Muestreo
256/512/1024/2048/4096/8192
Frecuencia de muestreo
hasta 1.280.000 muestras/segundo (depende del apilamiento de hardware)
Velocidad de muestreo
hasta 2.500 muestras/segundo (depende del apilamiento de hardware)
Salida de muestras
datos digitales en bruto de 32 bits
Intervalo de tiempo por muestra
18 ps / 36 ps / 71 ps / 89 ps / 125 ps / 143 ps / 179 ps / 250 ps / 357 ps / 500 ps / 625 ps / 714 ps / 1 ns / 1,25 ns / 2,5 ns
Profundidad
hasta 12 metros en suelo con permitividad dieléctrica relativa igual a 5 y atenuación específica de hasta 5 dB/m
Formato de datos
Formato de datos geofísicos estándar SEGY (.sgy) con geoetiquetado de trazos
MEDIO AMBIENTE
Temperatura
-20 °C a 60 °C de temperatura interna
Humedad
96% sin condensación
Protección frente al ingreso
IP68 en una caja protectora (utilizada para el transporte y para estudios en tierra) IP52 en la variante aerotransportada
MECÁNICA
Peso
BATERÍA
Variante aerotransportada
La batería principal del dron se utiliza para suministrar energía al GPR
