Detector de utilidades soterradas compatible con drones DJI Matrice 300 y 350 RTK
$ 0

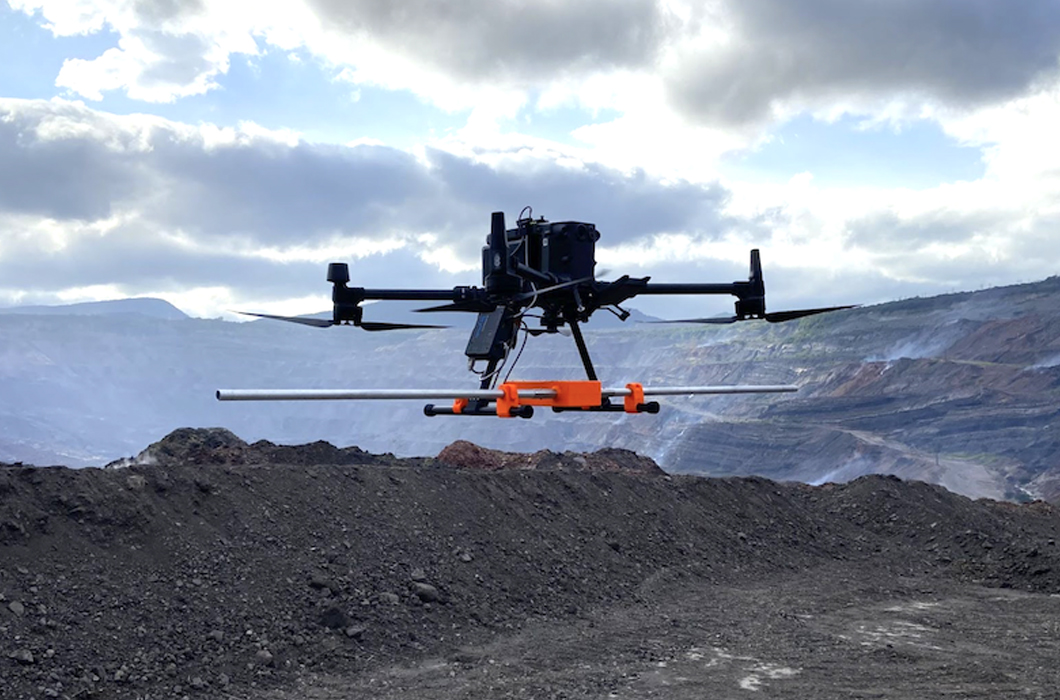

Sistema GPR: Radar Systems Zond Aero LF (baja frecuencia) es un sistema de radar de penetración de suelo (GPR) que utiliza una antena de baja frecuencia para detectar objetos enterrados y estructuras subterráneas. Este sistema es capaz de operar en diferentes modos, como el modo de barrido lateral, el modo de perfilado vertical y el modo de imagen 3D. El sistema es portátil y se puede montar en un vehículo aéreo no tripulado (UAV) para realizar exploraciones aéreas. El sistema es útil para aplicaciones como la arqueología, la geología, la ingeniería civil y la detección de minas.

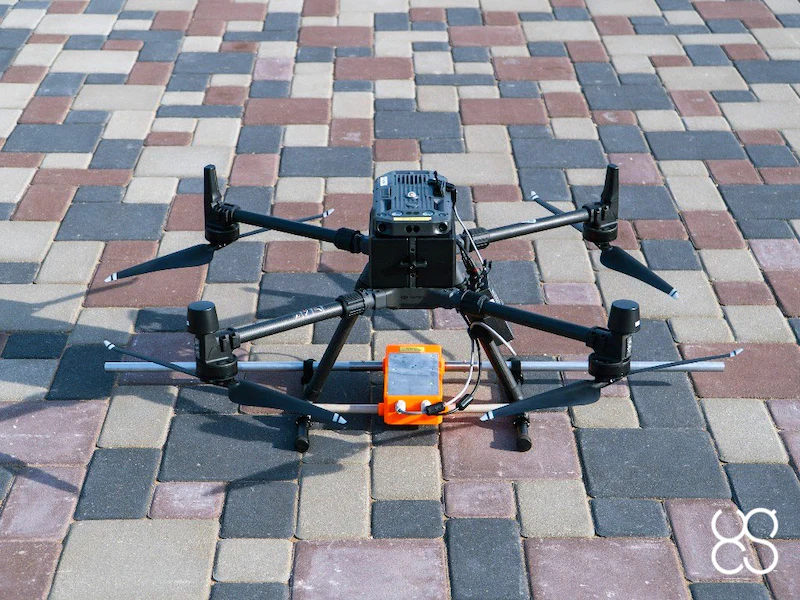

Zond Aero LF es un GPR de peso reducido, ideal para drones de mediano tamaño como DJI M300/M350 RTK. Este GPR se puede adaptar a diferentes frecuencias según las necesidades del usuario, ya que se ha ensayado con antenas desde 50MHz hasta 400MHz, lo que lo convierte en el GPR más flexible de nuestra gama. De serie, incluye 3x juegos de dipolos para 300, 150 y 100 MHz. También se pueden solicitar dipolos para otras frecuencias O incluso se pueden ajustar los dipolos suministrados para obtener la frecuencia central deseada para su GPR.
Emplea muestreo en tiempo real (RTS) con alto apilamiento de hardware, lo que proporciona datos de alta resolución y bajo ruido.
El pack Georradar GPR Zond Aero LF de baja frecuencia incluye:
Ordenador de a bordo SkyHub El SkyHub es un ordenador de a bordo para registrar datos geoetiquetados procedentes de diversos sensores como GPR, altímetro, magnetómetro, ecosonda o detector de metano. Por defecto, SkyHub viene con soportes y cables para el dron DJI M300/M350 RTK. Los soportes y cables para otros tipos de drones están incluidos en el pack.
El SkyHub es un ordenador de a bordo para registrar datos geoetiquetados procedentes de diversos sensores como GPR, altímetro, magnetómetro, ecosonda o detector de metano. Por defecto, SkyHub viene con soportes y cables para el dron DJI M300/M350 RTK. Los soportes y cables para otros tipos de drones están incluidos en el pack.
Software SkyHub para True Terrain Following Incluye firmware para el ordenador de a bordo SkyHub y aplicación complementaria para UgCS. Compatible con los sistemas GPR Radar Systems (Zond Aero y Zond-12e) y Radarteam (Cobra Plug-In y Cobra CBD).
Incluye firmware para el ordenador de a bordo SkyHub y aplicación complementaria para UgCS. Compatible con los sistemas GPR Radar Systems (Zond Aero y Zond-12e) y Radarteam (Cobra Plug-In y Cobra CBD).
Licencia permanente UgCS Mapper UgCS Mapper es un software ligero y asequible de procesamiento de imágenes y video de drones de SPH Engineering para crear mapas 2D y modelos de elevación.
UgCS Mapper es un software ligero y asequible de procesamiento de imágenes y video de drones de SPH Engineering para crear mapas 2D y modelos de elevación.
El curso combinado proporciona los conocimientos necesarios para un uso eficaz del GPR aerotransportado, desde la planificación de la misión hasta la interpretación de los datos.
El curso se ofrece en dos opciones
Formación práctica in situ* en el campo de pruebas de SPH Engineering en Riga, Letonia (UE) *Los gastos de viaje no están incluidos en el pack. Curso en online a través de videoconferencia (por ejemplo, Zoom, Google Meet).
Georradar GPR Zond Aero LF de baja frecuencia Georradar GPR Zond Aero LF (baja frecuencia) es un sistema de radar de penetración de suelo (GPR) que utiliza una antena de baja frecuencia para detectar objetos enterrados y estructuras subterráneas.
Georradar GPR Zond Aero LF (baja frecuencia) es un sistema de radar de penetración de suelo (GPR) que utiliza una antena de baja frecuencia para detectar objetos enterrados y estructuras subterráneas.
Tipo
Sistema de radar de penetración terrestre monocanal con antena dipolo no apantallada
Frecuencia central
Ancho de banda operativo
38 – 150, 75 – 300, 150 – 600 MHz (-12 dB)
Muestreo
256/512/1024/2048/4096/8192
Frecuencia de muestreo
hasta 1.280.000 muestras/segundo (depende del apilamiento de hardware)
Velocidad de muestreo
hasta 2.500 muestras/segundo (depende del apilamiento de hardware)
Salida de muestras
datos digitales en bruto de 32 bits
Intervalo de tiempo por muestra
18 ps / 36 ps / 71 ps / 89 ps / 125 ps / 143 ps / 179 ps / 250 ps / 357 ps / 500 ps / 625 ps / 714 ps / 1 ns / 1,25 ns / 2,5 ns
Profundidad
hasta 12 metros en suelo con permitividad dieléctrica relativa igual a 5 y atenuación específica de hasta 5 dB/m
Formato de datos
Formato de datos geofísicos estándar SEGY (.sgy) con geoetiquetado de trazos
MEDIO AMBIENTE
Temperatura
-20 °C a 60 °C de temperatura interna
Humedad
96% sin condensación
Protección frente al ingreso
IP68 en una caja protectora (utilizada para el transporte y para estudios en tierra) IP52 en la variante aerotransportada
MECÁNICA
Peso
BATERÍA
Variante aerotransportada
La batería principal del dron se utiliza para suministrar energía al GPR
